자작 게임기 1호 꼭미니M

21년 9월경에 만들었던 첫번째 자작게임기 카페에 올렸던 글을 보다가 블로그에 올려놓을려고 작성해봅니다^^  이 작품 덕분에 다른 게임기들까지 만들기 시작했네요 차례대로 글을 올리려고 생각중입니다.

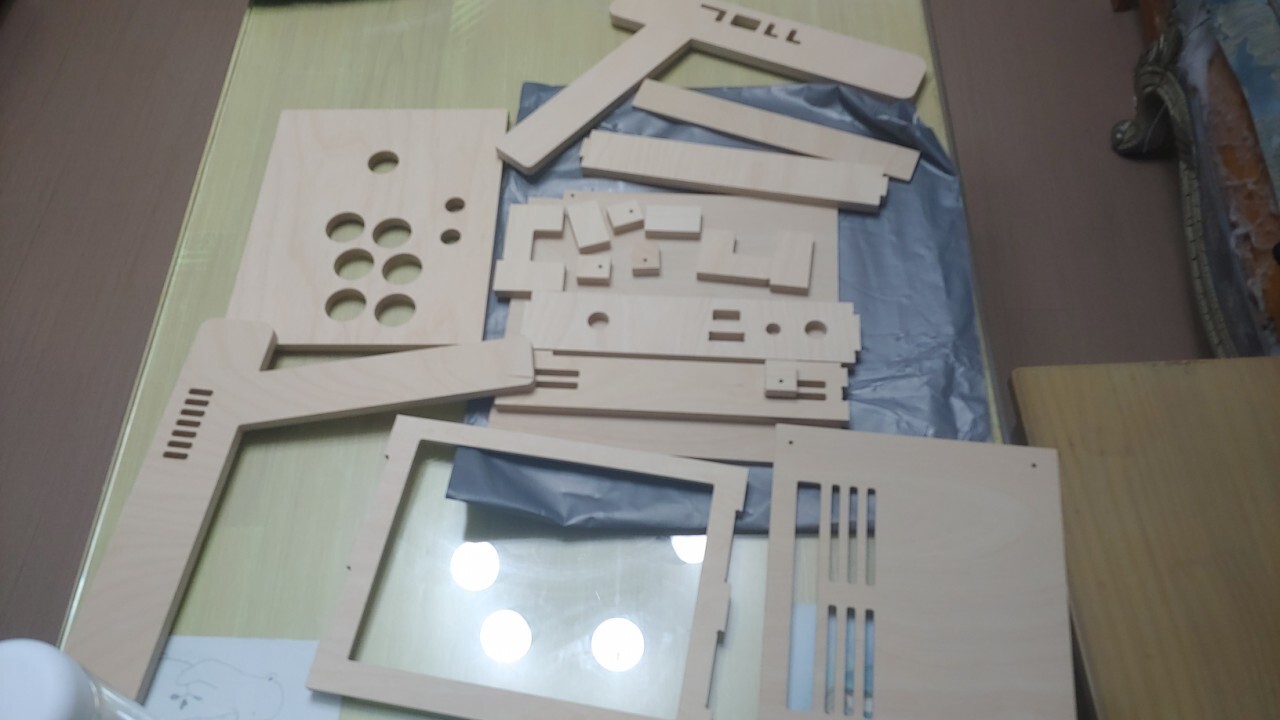

카페 라즈겜동에 공구를 참여하여 만나게된 꼭미님 m 입니다. 초보인 제가 봐도 나무가 상당히 좋더라구요. 가이드를 많이들 해주셔서 무턱대고 덤볐던 기억이 새록새록 납니다.

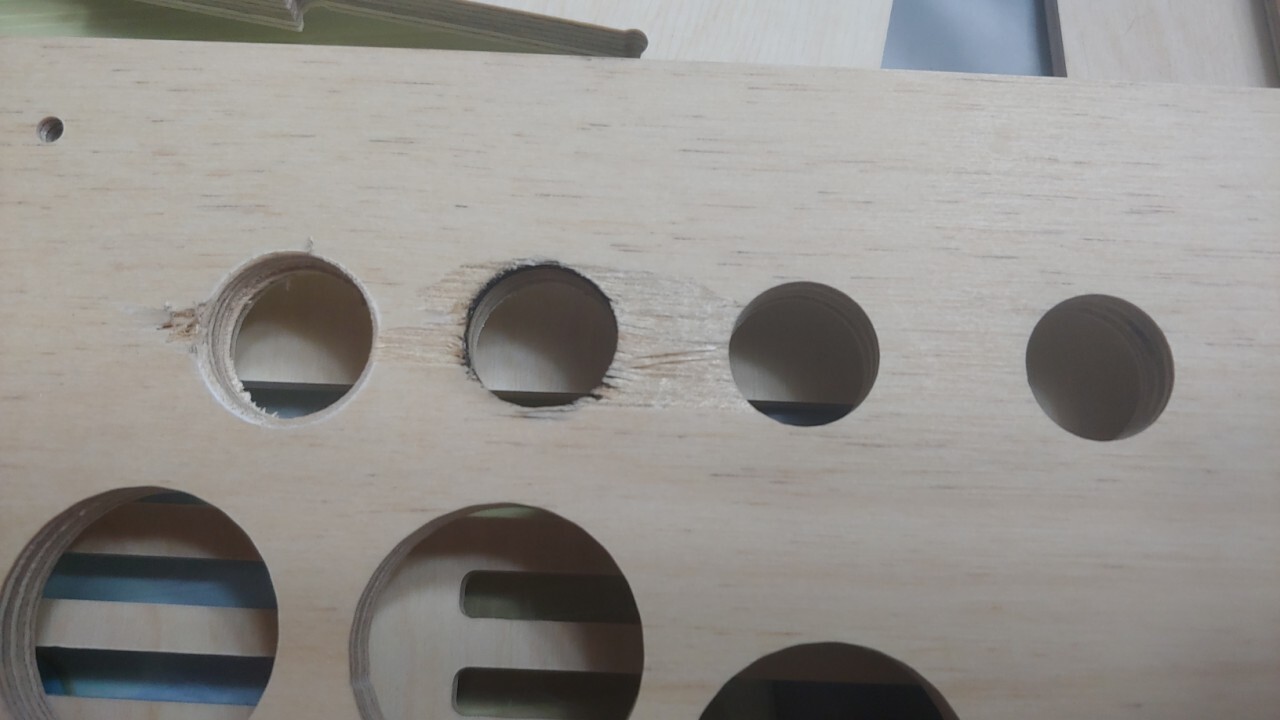

컨트롤러 나무에는 16mm 구멍이 2개여서 2개를 더 뚫을려고 알리에서 홀쏘를 구입했었는데 금속용이었나봐요 엄청 안뚤리더라구요. 결국 하나는 스텝드릴로 뚤었는데 좀 커져버렸네요..

여기서 먼저 준비물을 소개할게요.

1번

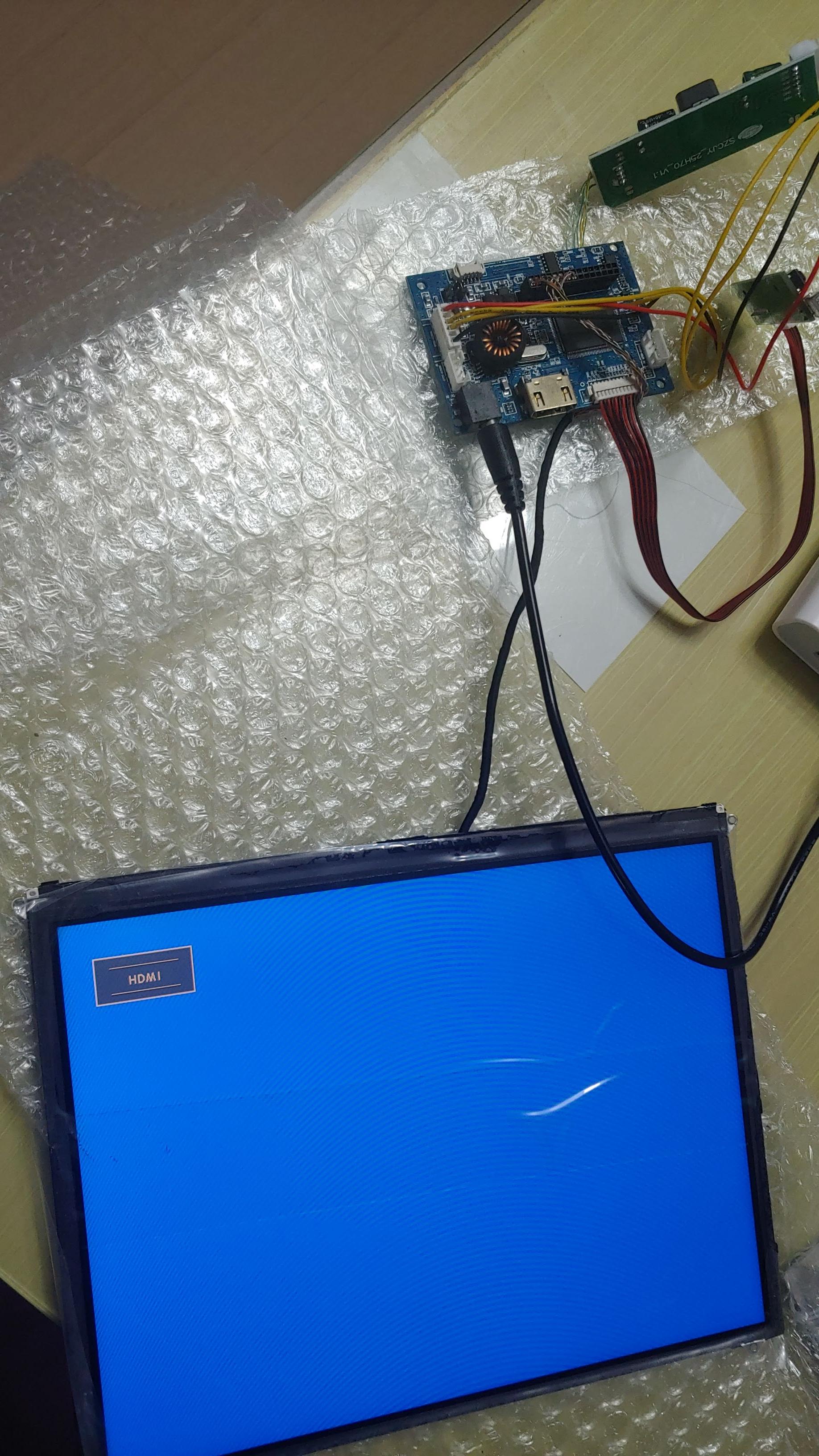

9.7인치 아이패드2용 LCD와 AD보드입니다.

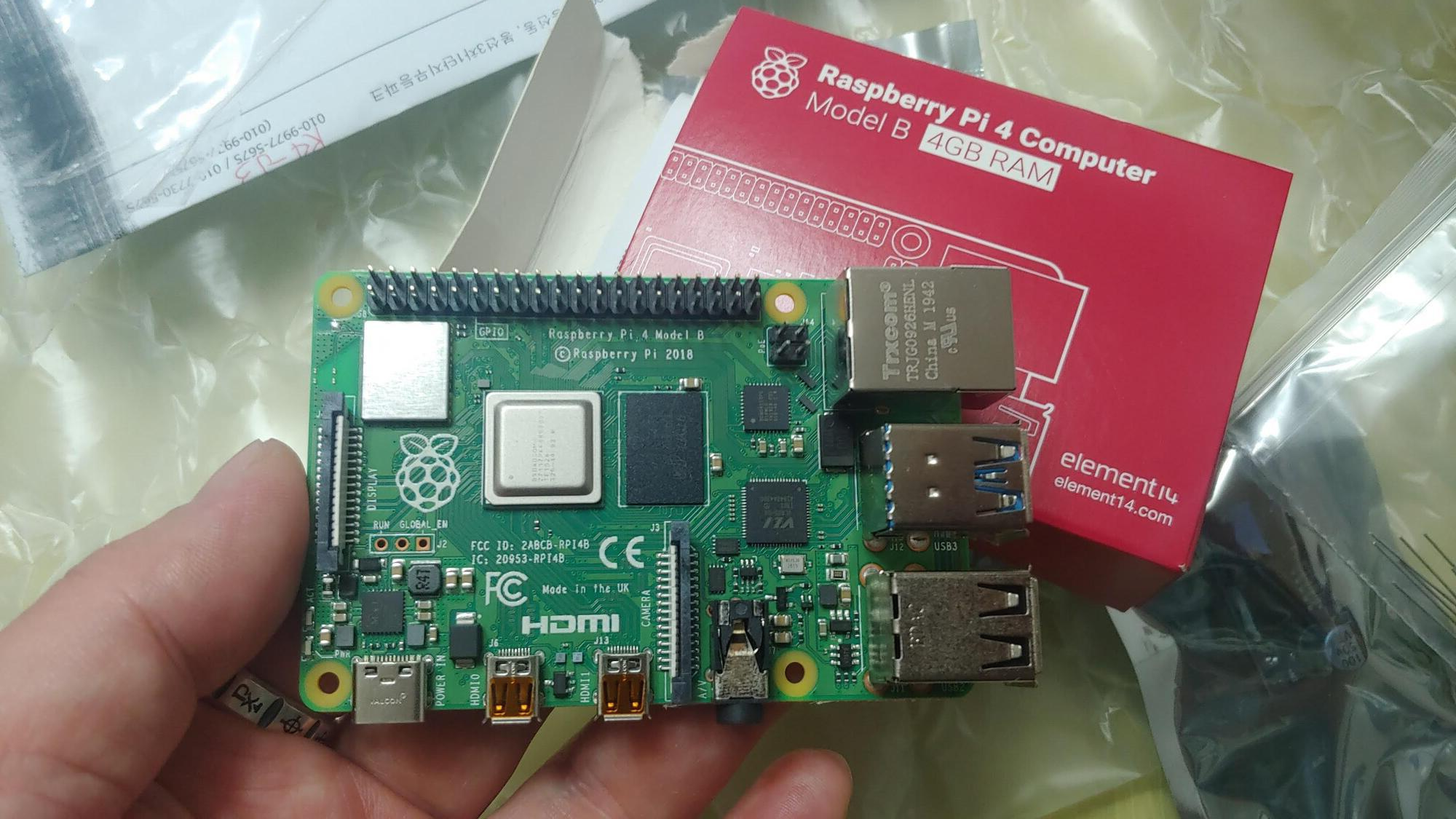

2번 라즈베리파이 4 4G(이때는 아무것도 몰라서 램용량을 4G로 주문했었죠 가격도 그때 기준으로는 비싸게 샀었답니다 지금은 가격이 아주 많이올라버렸지만 말이죠

그외 필요한건 스피커, 조이스틱 및 버튼 그리고 앰프PCB, 제로딜레이보드(GPIO케이

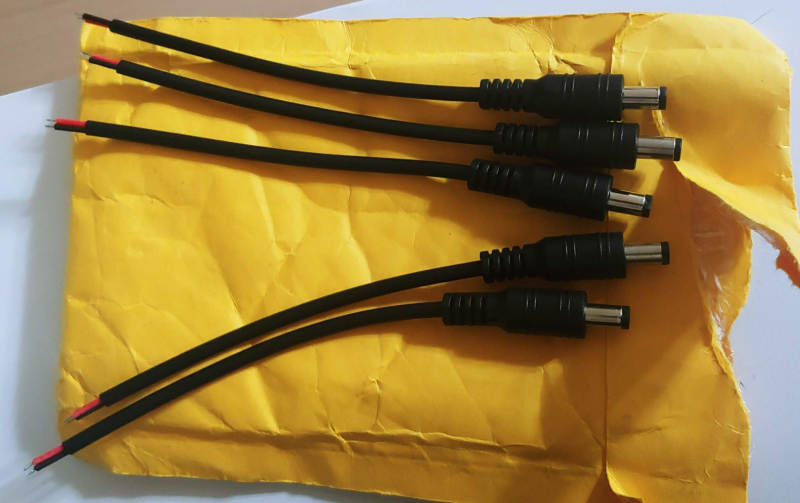

블로연결시필요없음), 배터리체커, 배터리, 배선용케이블),배터리(3S2P) 등등

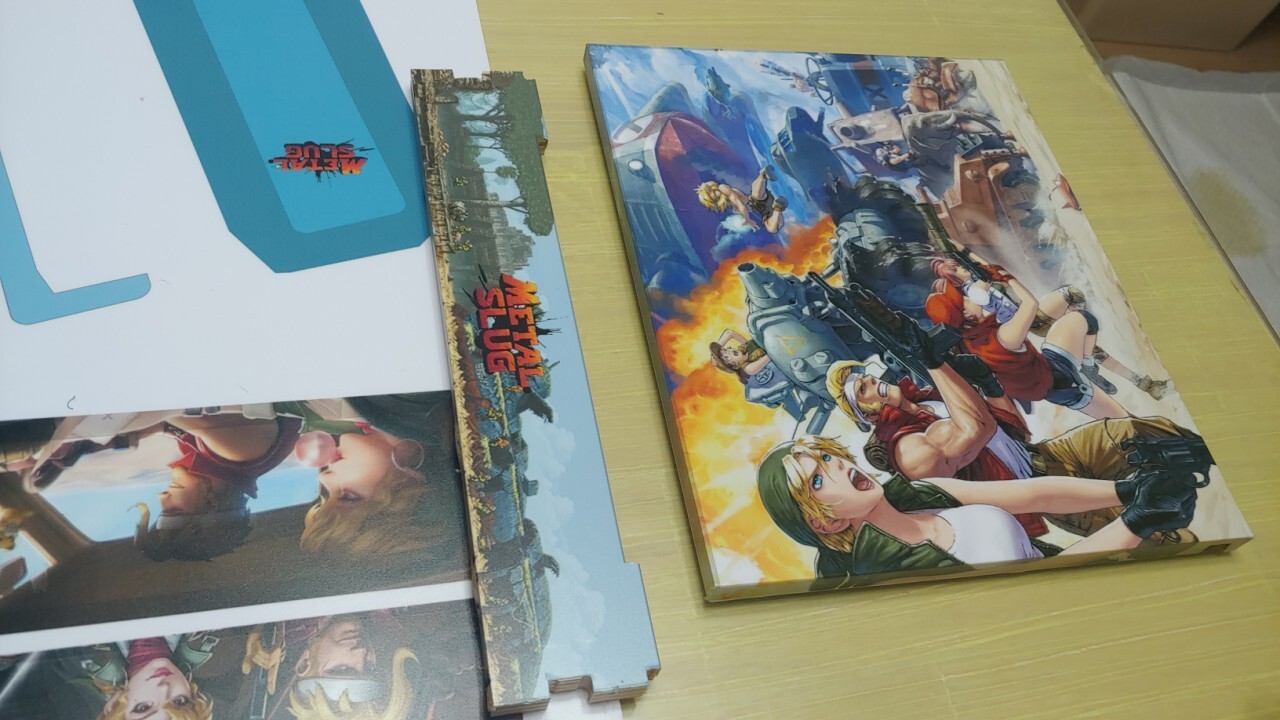

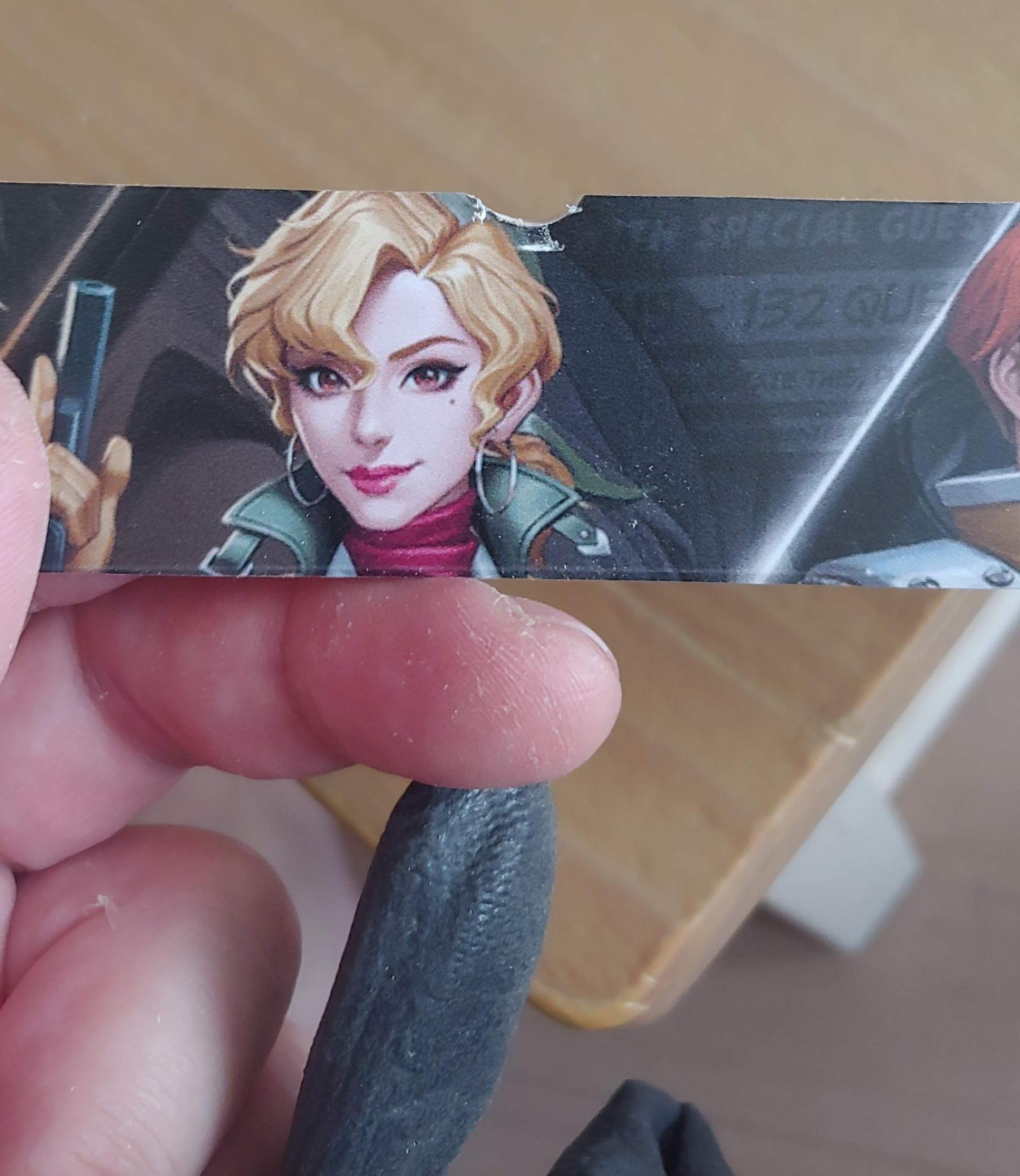

첫 작품시작할때 나눔받은 스킨입니다 재단은 직접해야하죠 어릴때도 미술이런건 잘 못해서 자르는데도 상당히 애를 먹었답니다 색종이 많이 오려보신분들은 쉬울거에요~

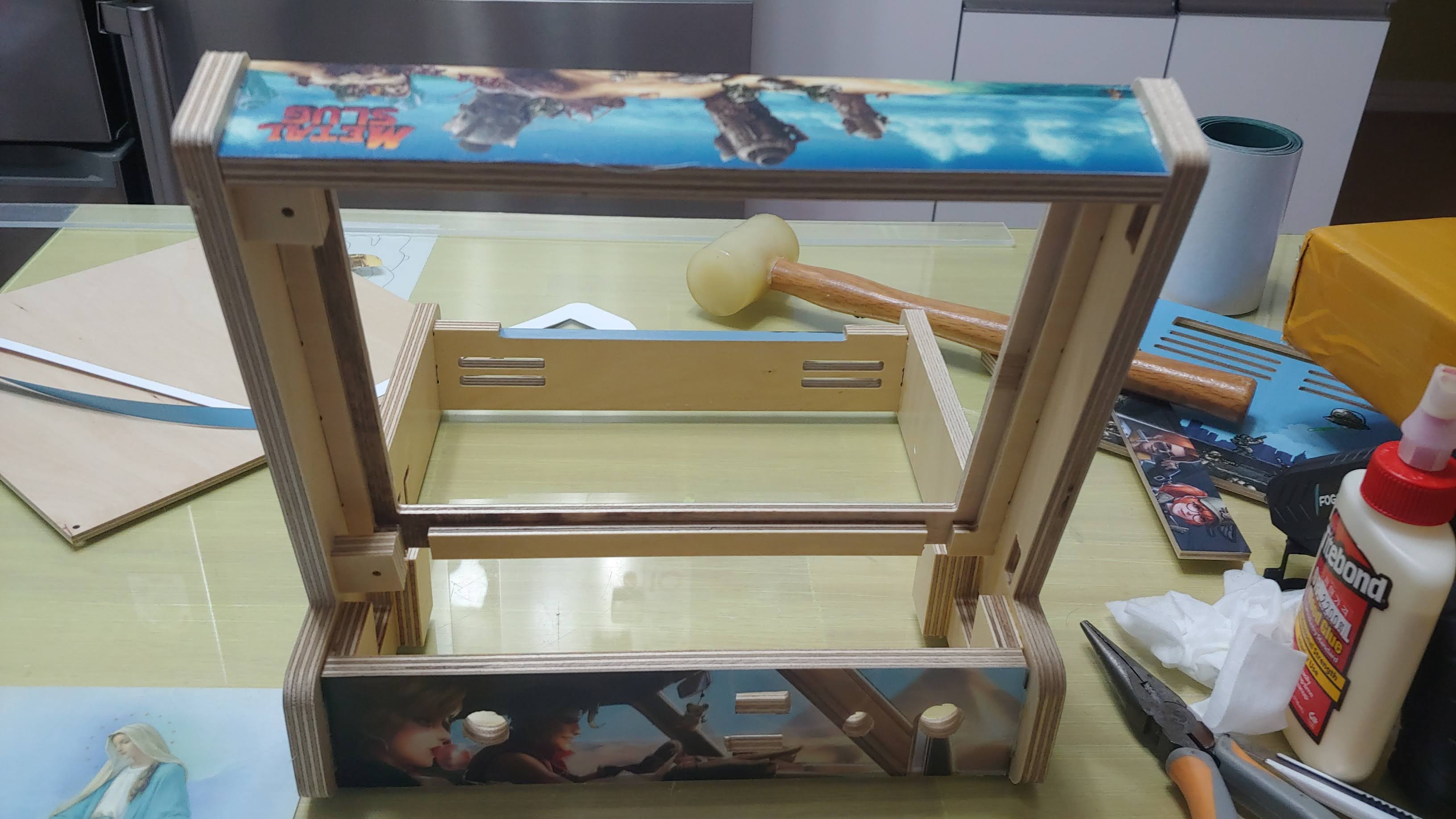

스킨 붙이고 본딩하기전에 조립하고 감상을 합니다 모니터 조립하는 사진이 하나도 없어 아쉽네요 왜 안찍었을까나--;;  설명드리자면 lcd액정 뒷면에 절연지를 붙인다음  ad보드를 글루건을 이용해 붙이고 케이블도 정리를 해줍니다. 위에 보셨던 디스플레이틀에 넣어서 글루건으로 고정하면 됩니다 hdmi 케이블과 lcd액정전원 케이블 두개를 연결해 아래쪽으로 내려주면 위쪽작업은 완료!

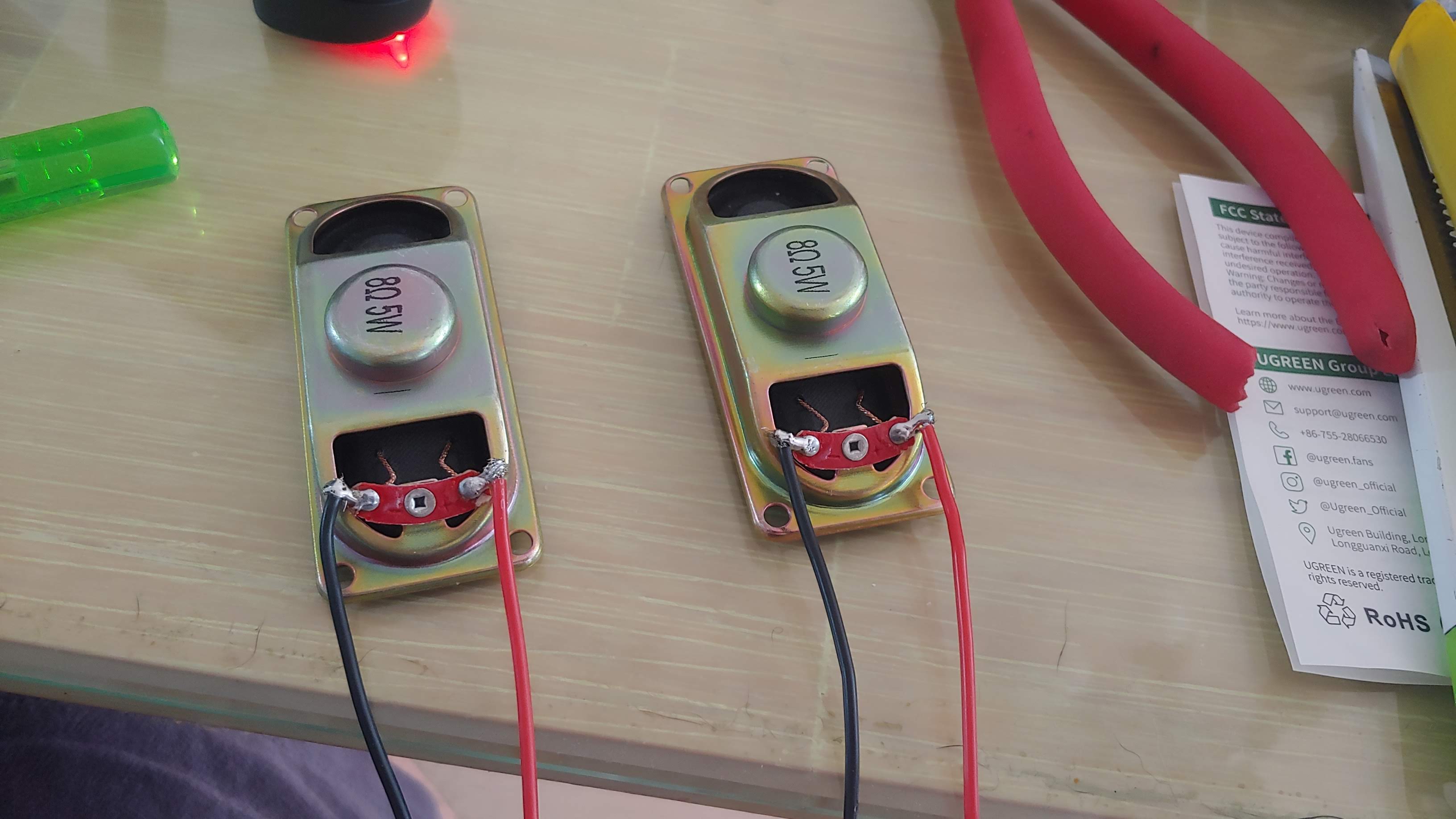

스피커는 얇은형태의 스피커를 사용했습니다.

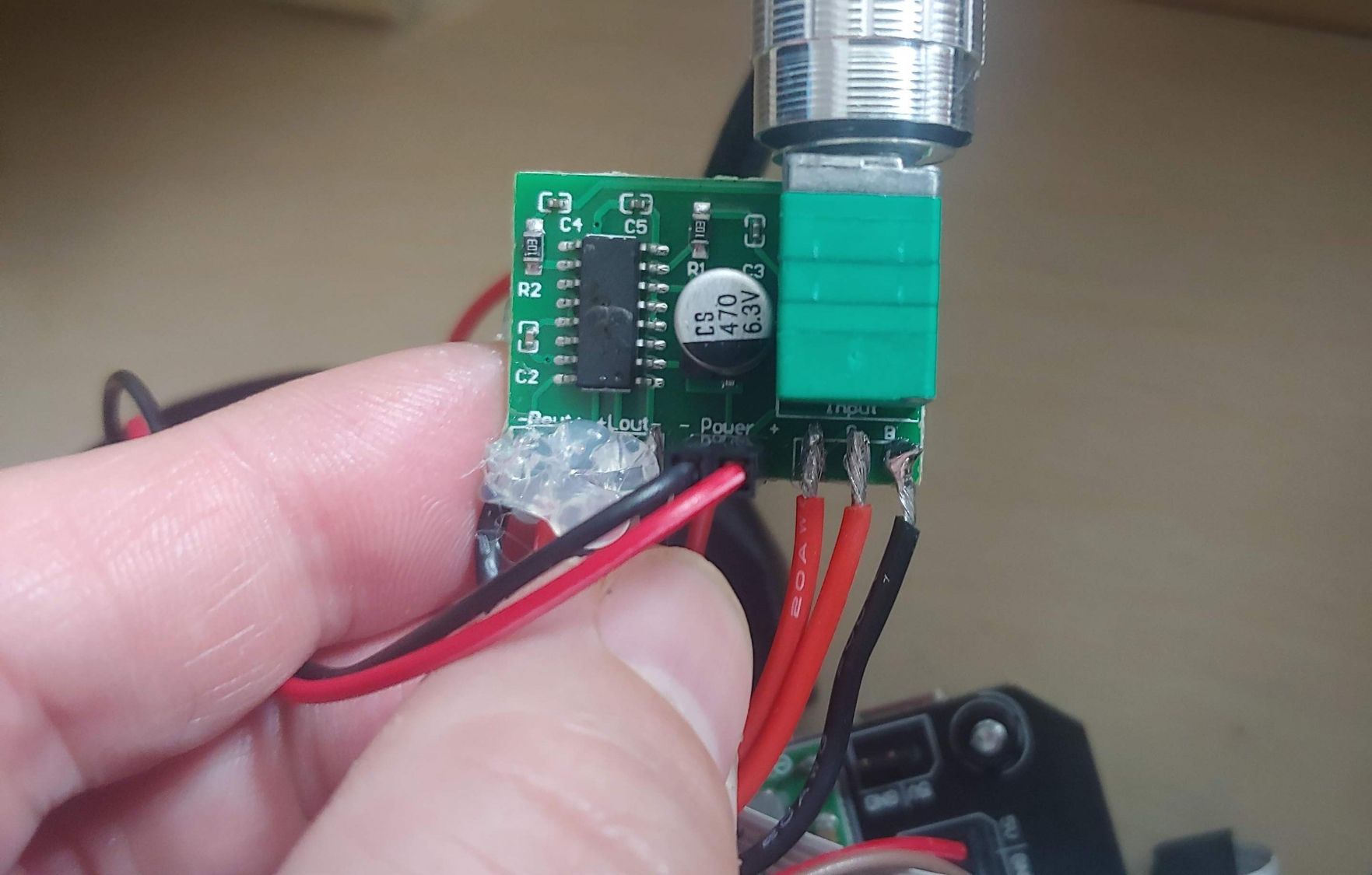

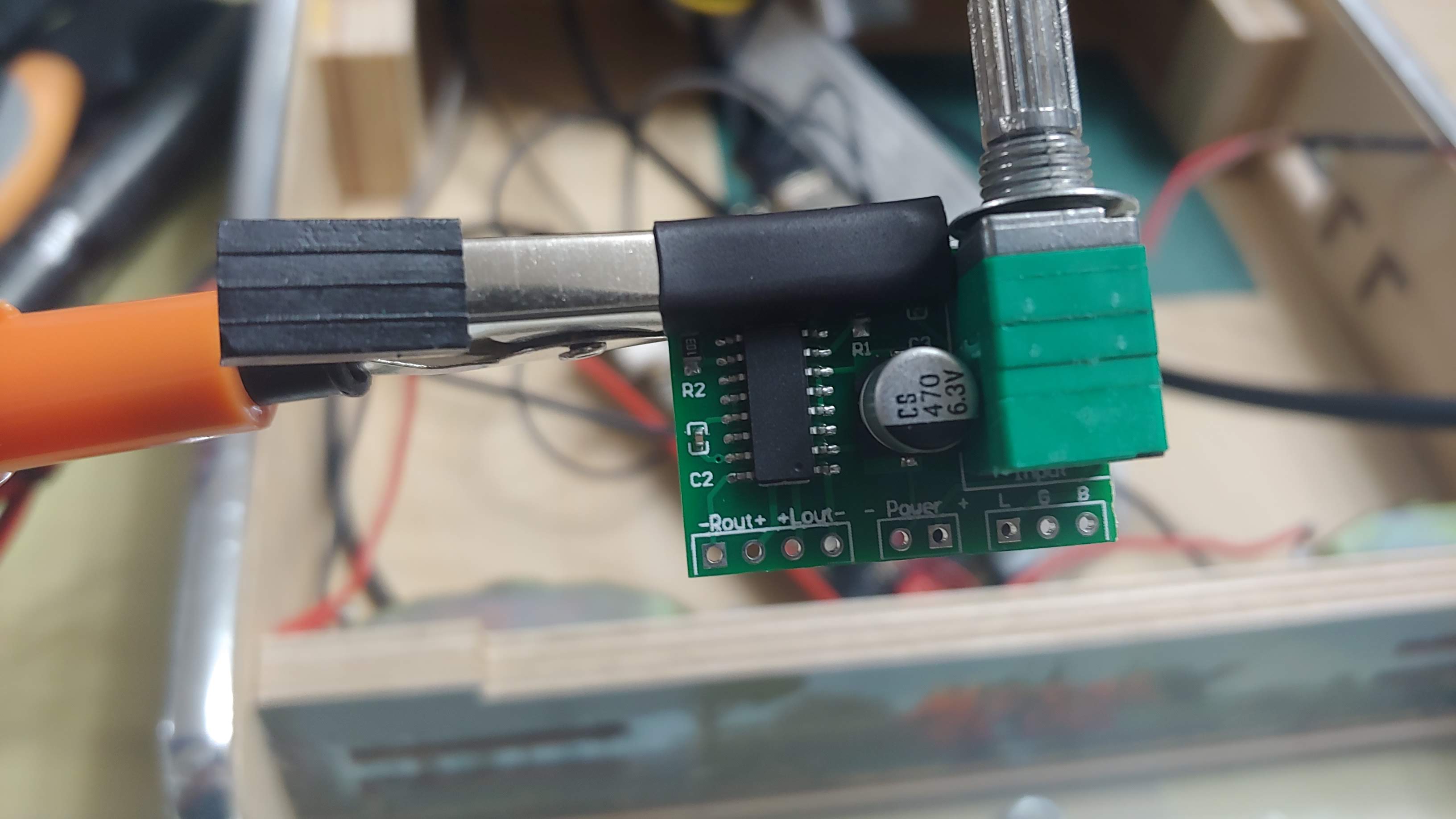

AMP PCB 에 케이블을 연결해 줍니다

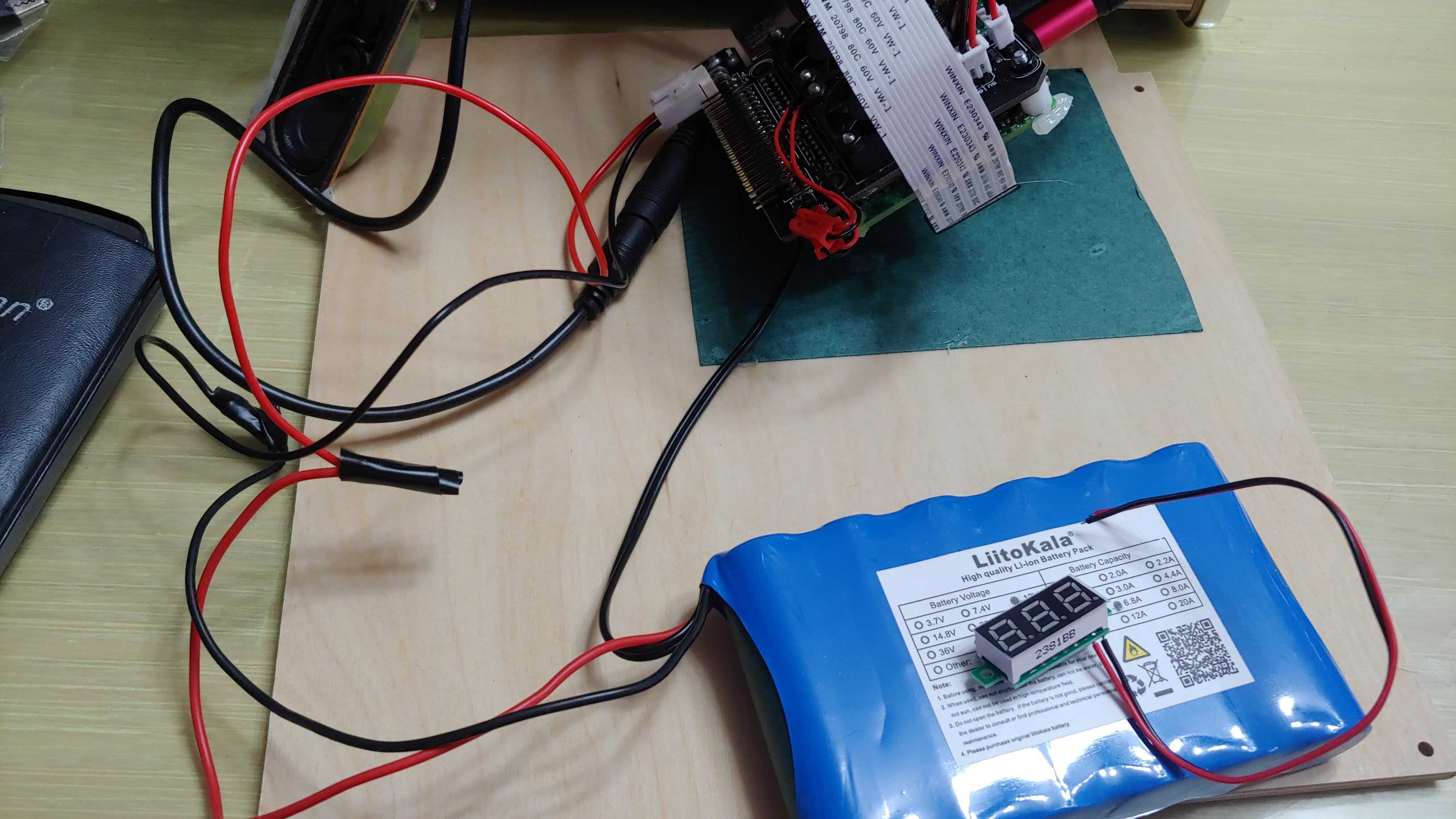

밧데리위치와 라즈베리 위치를 대충 잡아봅니다.

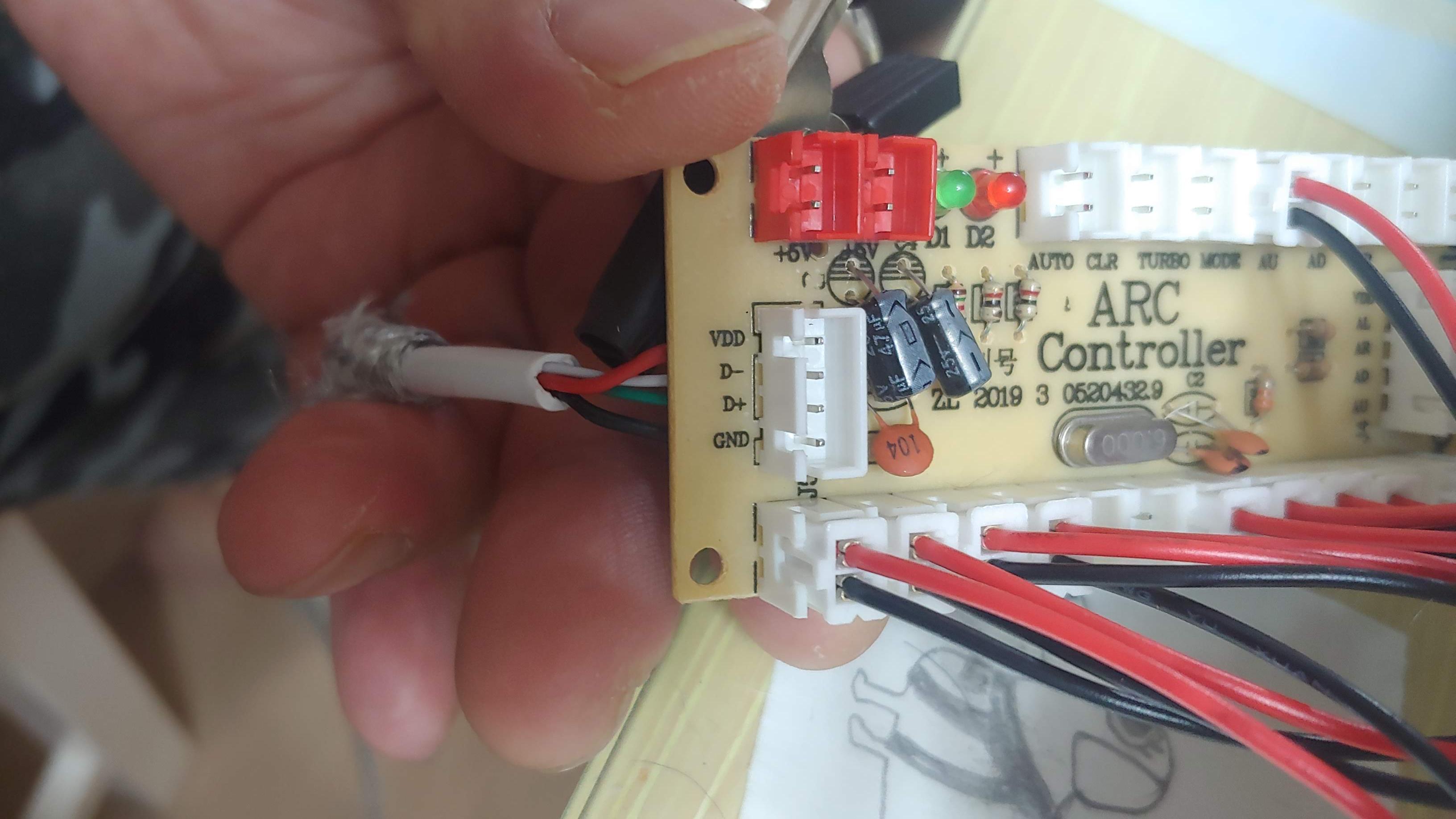

조이스틱을 사용하기위한 제로딜레이보드~ 많이들 사용하시는 보드입니다. 가끔 불량도 날수 있답니다.

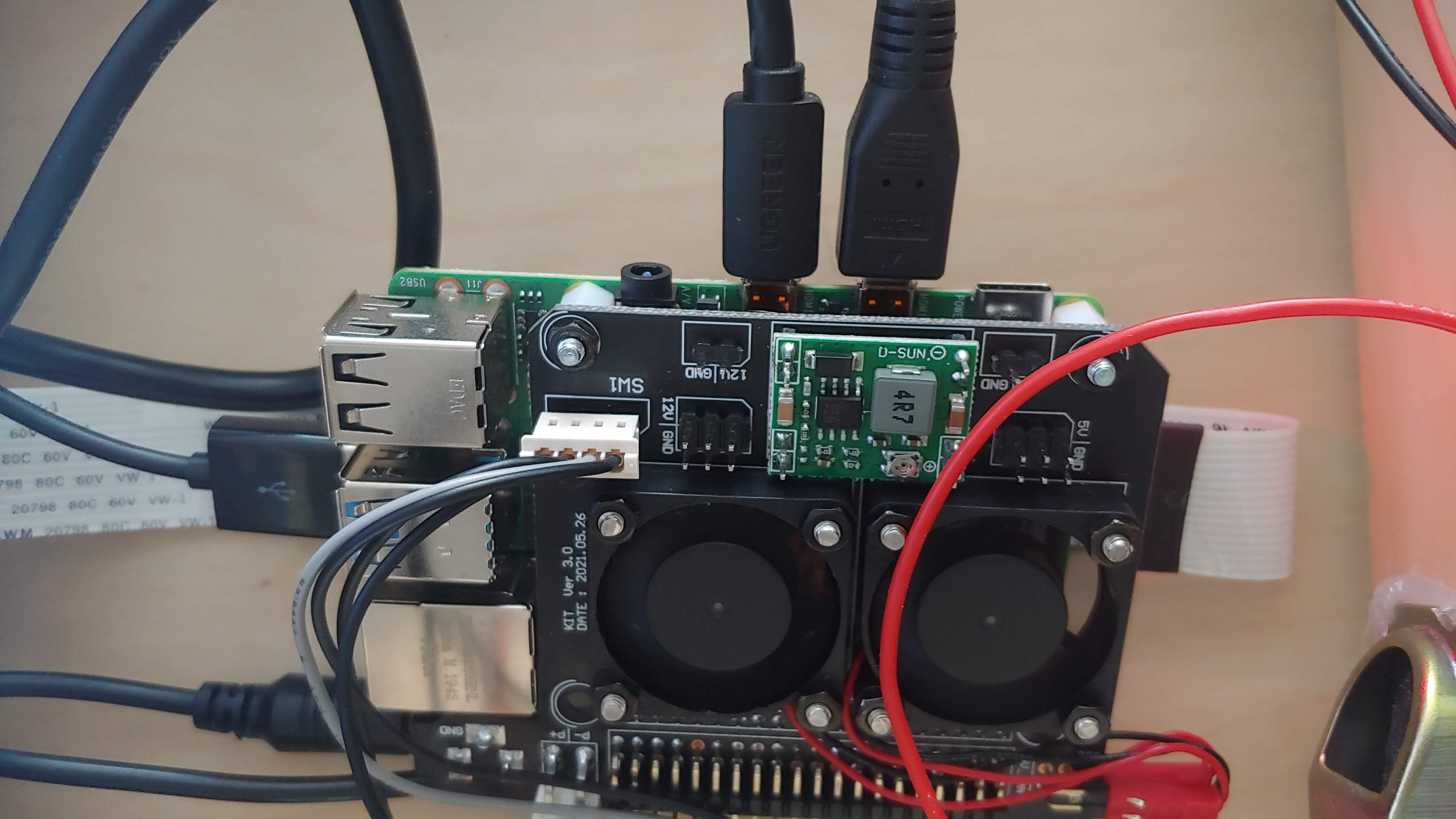

라즈베리4위에 요다PCB를 연결해줍니다. 장점은 별도의 스탭다운보드가 필요없고 쿨링도해주면 전력분배도 할수있고 별도의 푸쉬형전원스위치를 바로 연결할수있어 아주 좋습니다. 물론 시중에 파는 제품은 아니고 라즈겜동카페 요다님의 작품을 공구할때 구입했습니다.

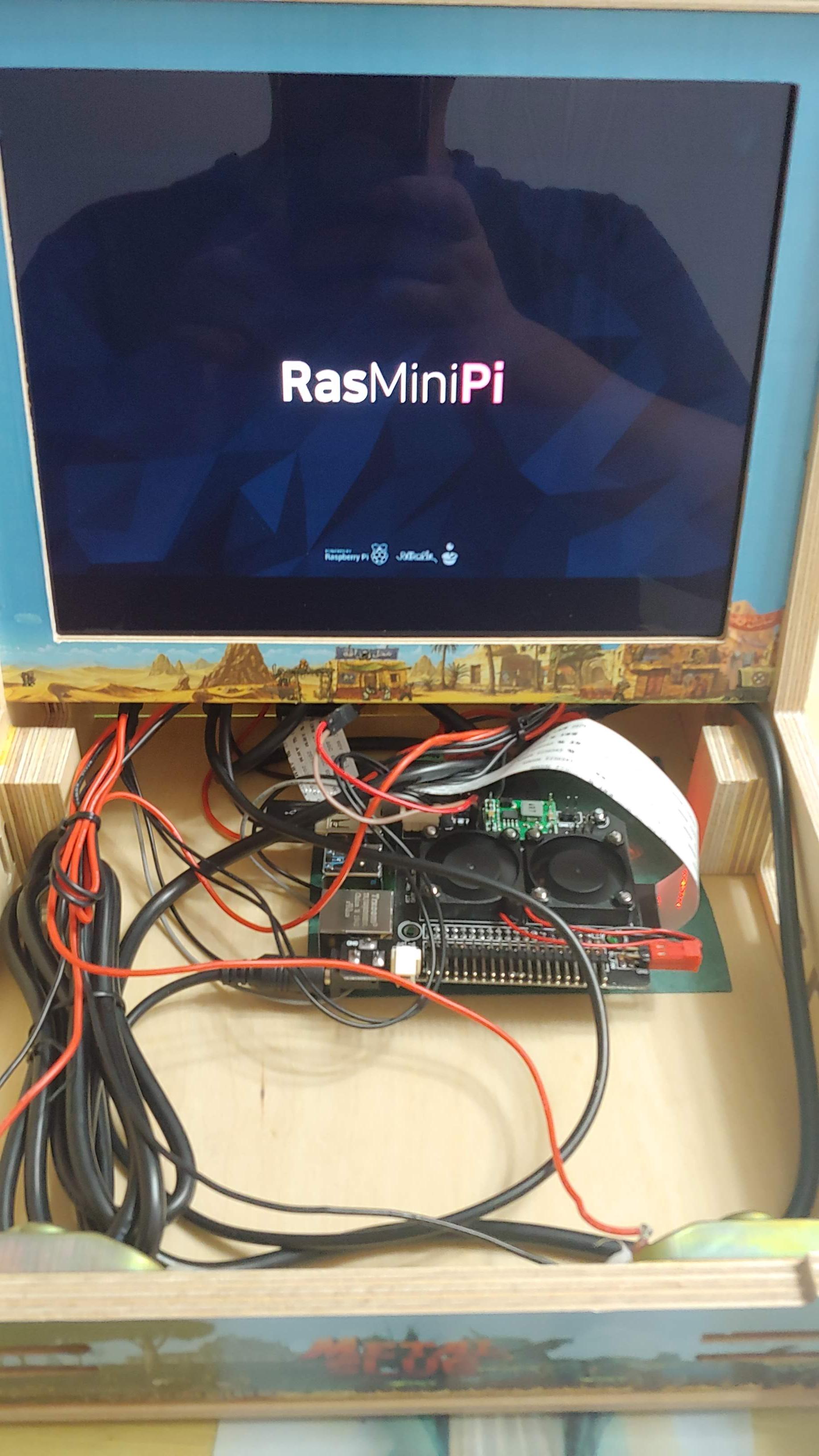

위치를 잡고 전원을 한번 넣어 봅니다^^

조이스틱부도 완성해서 이제 뚜닫을 할 차례입니당 ㅎㅎ

뒤로 usb 허브를 연결하기위해 살짝 나무를 잘라냈습니다.

실행후 각종 테마도 변경해봅니다. 테마에 한글폰트가 없으면 위 사진처럼 글이 깨저서 나온답니다.

첫 완성후 한컷~



LCD액정 메뉴를 사용하기 위에 컨트롤러 PCB를 밖으로 노출 시켰습니다. 그리고  HDMI동시 출력이 되는줄알고 출력을 만들었는데 동시출력하긴 좀 어려울거 같더군요 일단보류 하지만 하나씩 출력은 되니 쓸만합니다

USB hub를 달아놔서 키보드랑 추가 컨트롤러를 사용하게 했습니다~

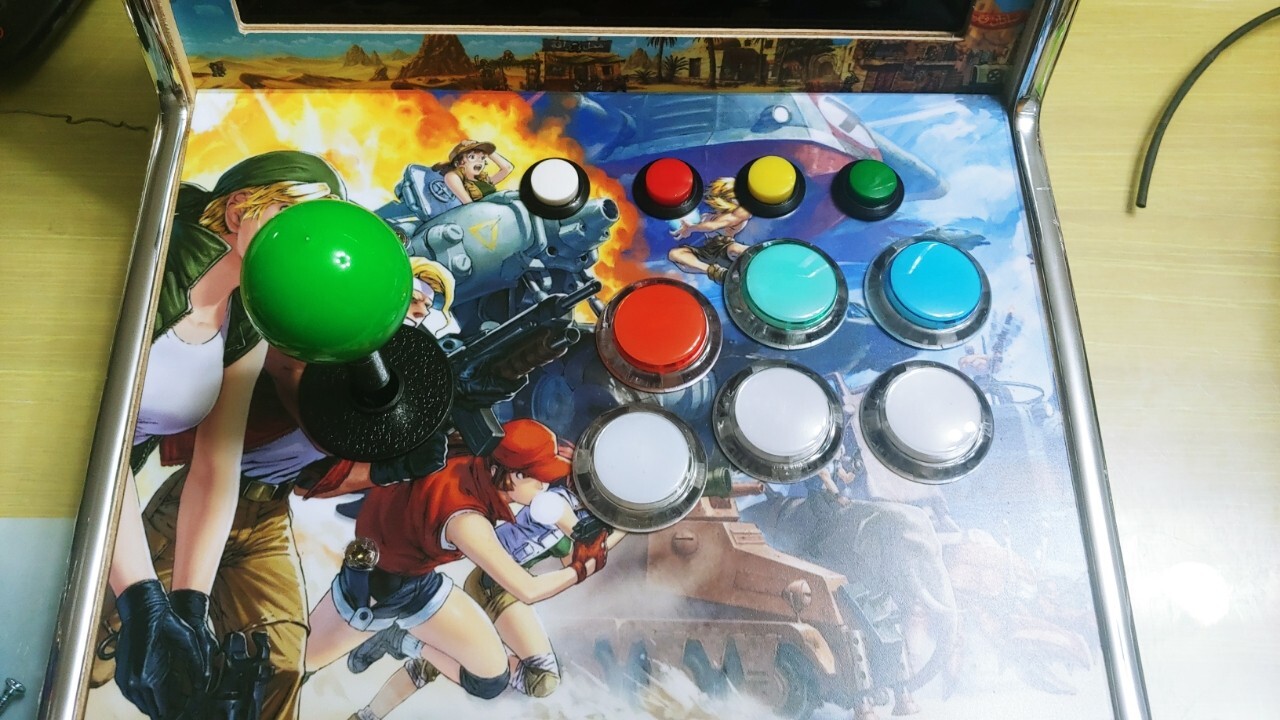

빨녹파 뚜겅만 바꿔놨습니다 ㅎㅎ 근데 led들어오니 색깔이 희미해지는군요

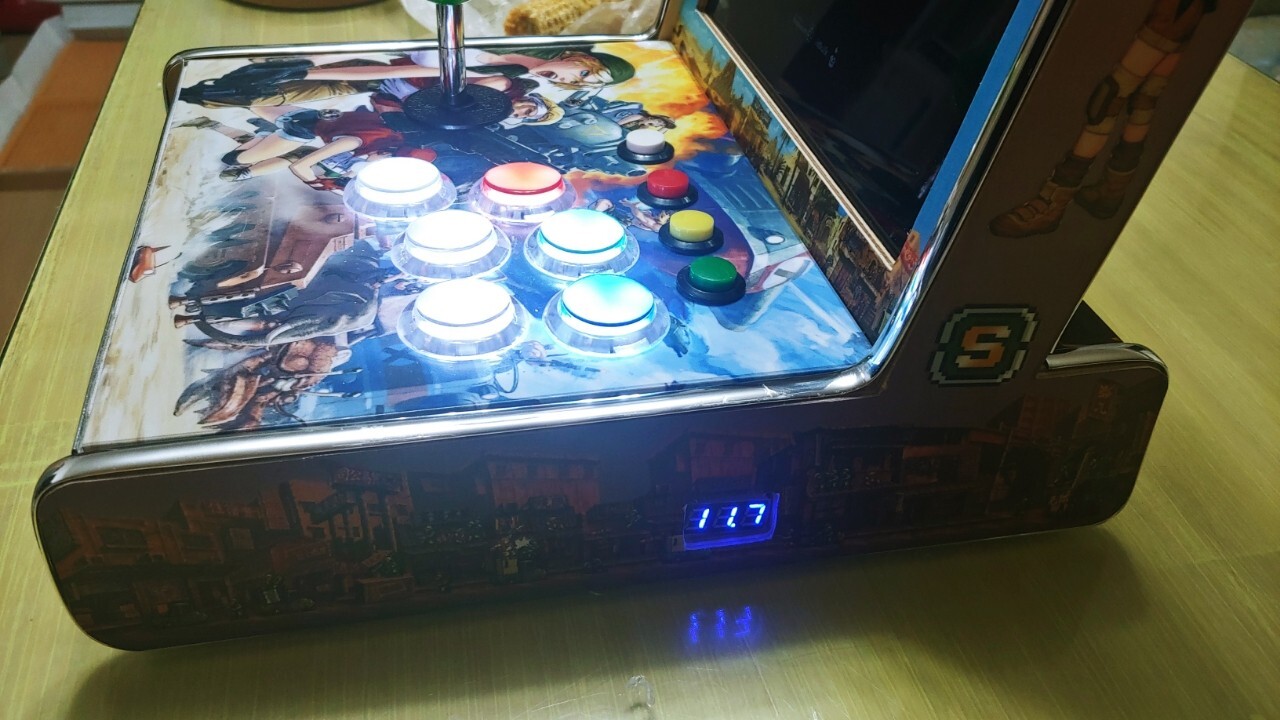

배터리체커 불들어오니 참 예쁘죠?

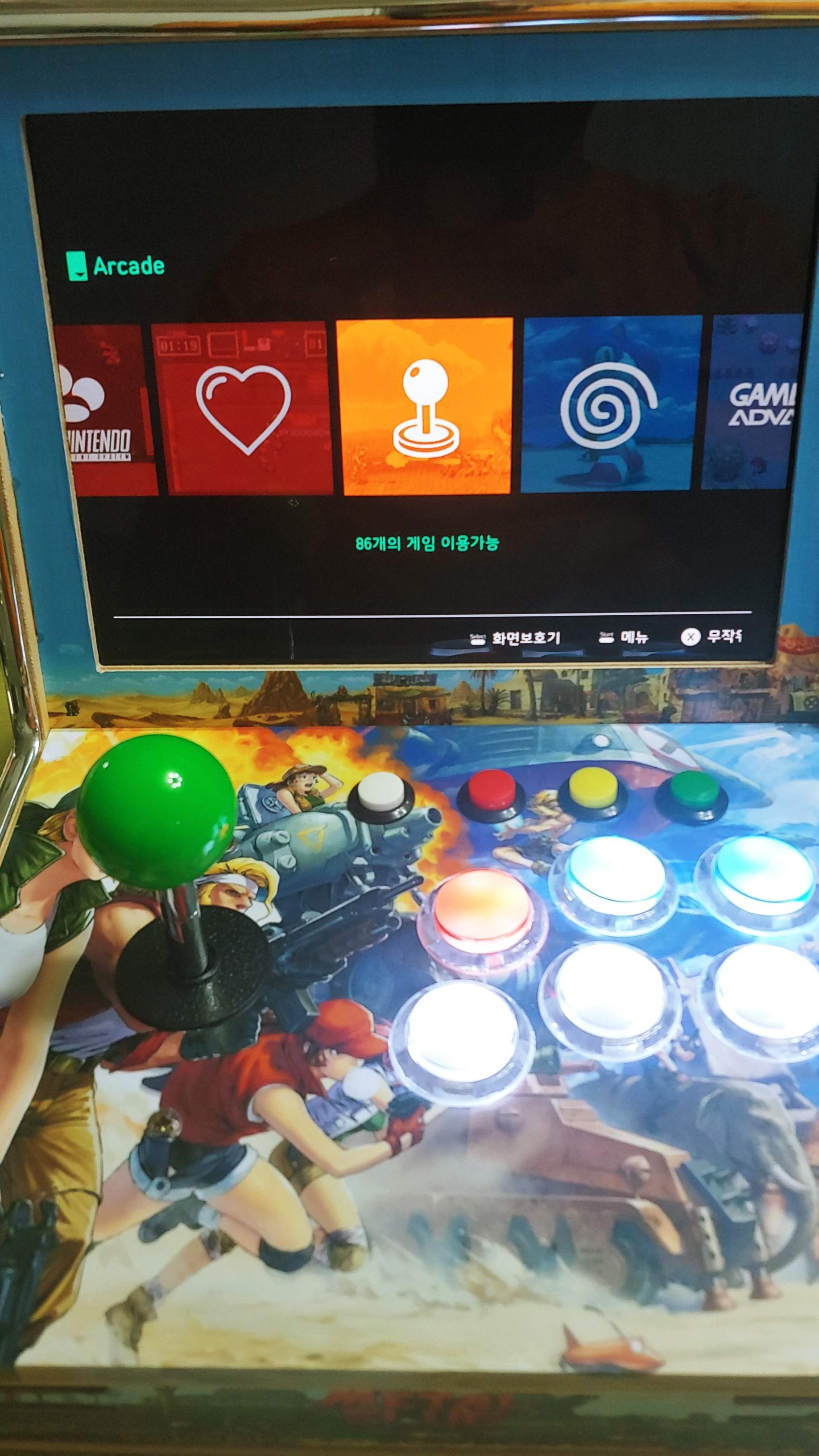

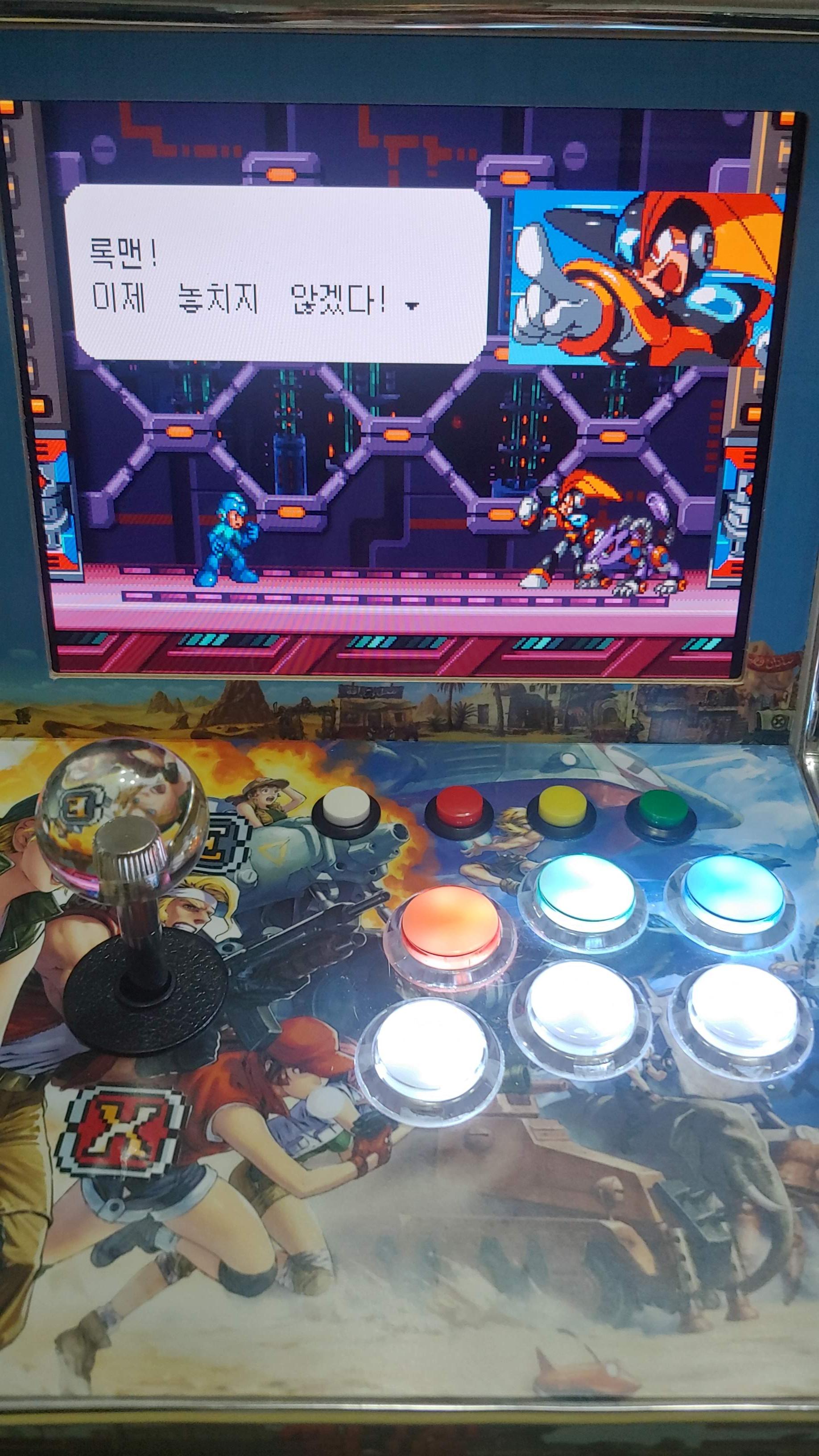

게임구동도 해봅니다^^

레버볼은 클리어가 확실히 이쁘네요~
