월광보합 코인기 애드온 만들기



요즘 게임에 좀 뜸해진거 같기도하고 뭔가 할게 없을까 하다가 언젠가 카페에 글로 봤던 맥주저금통 코인기를 만들기로 했습니다 ㅎㅎ 케이블로 연결하면 보기 싫을까봐 USB를 이용해서 애드온형식으로 만들기로 결정!!

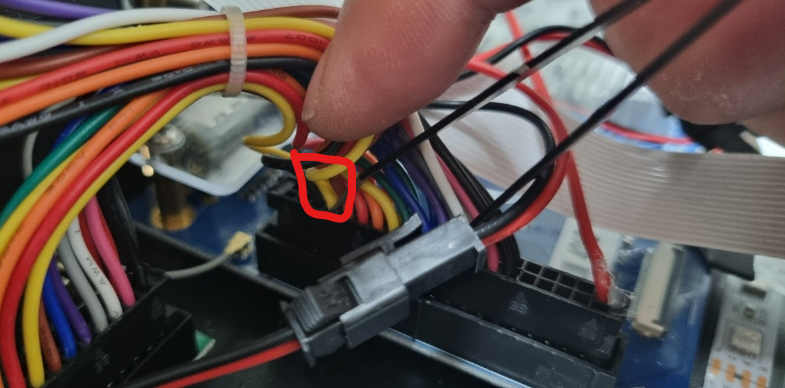

S40 분리형을 열고 위 사진에 표시한 노랑색케이블이 코인단자입니다.

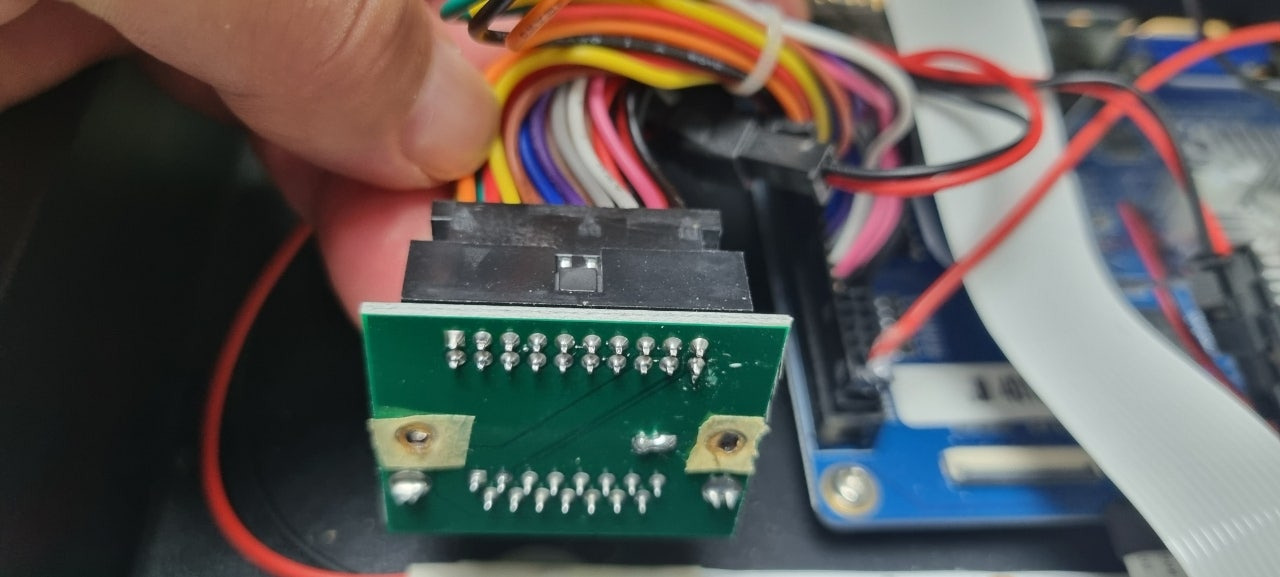

납땜을 용이하게 하기 위해 그케이블을 따라가니 이쪽으로 연결이 되있더라고요.

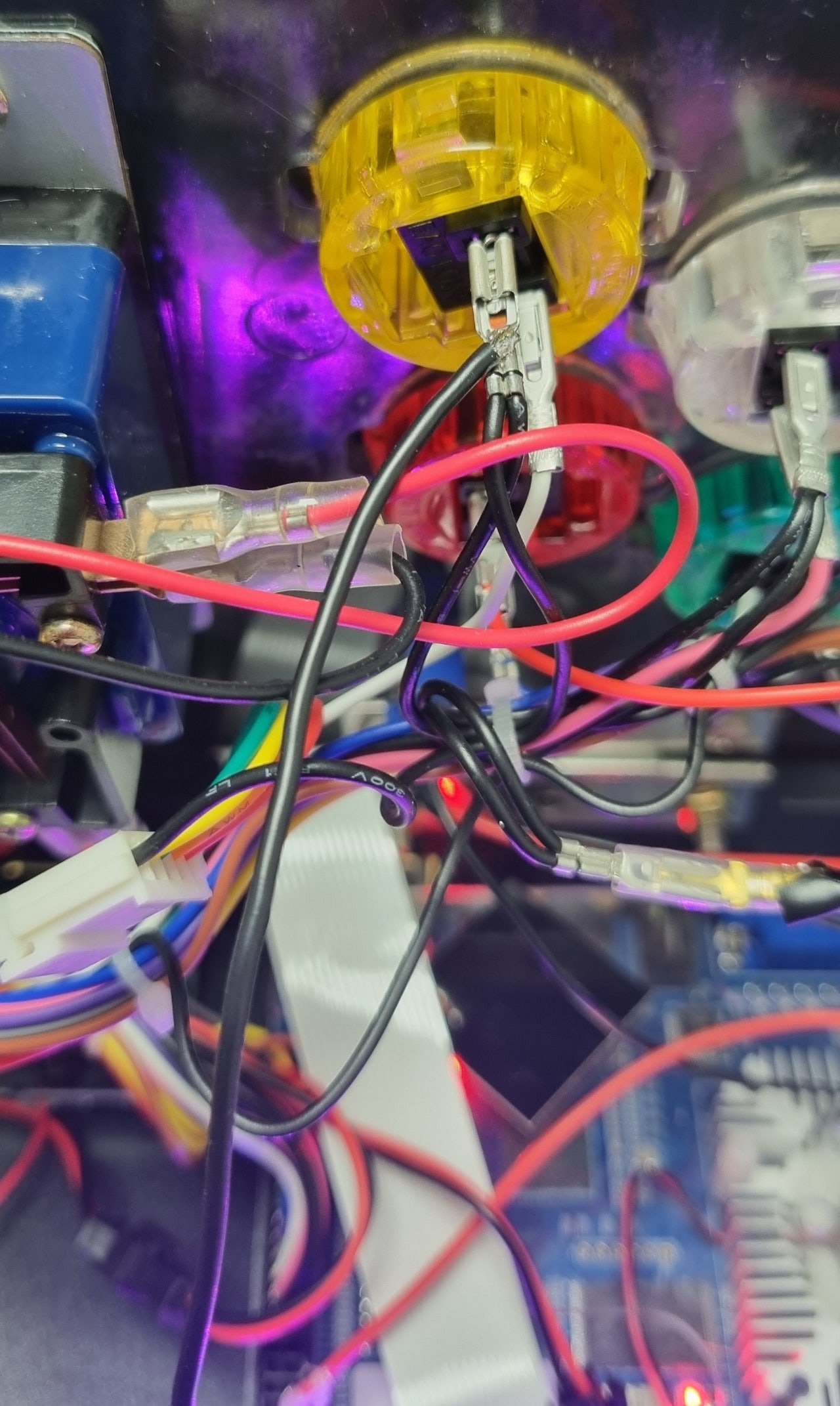

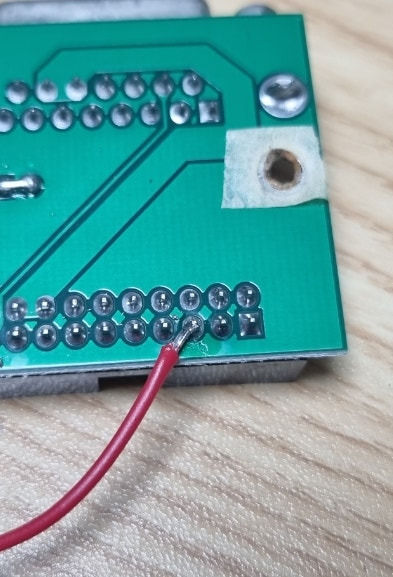

여기 왼쪽사진에 빨강선이 코인입니다. 그라운드는 오른쪽 그림처럼 버튼에 검정에 연결하시면 됩니다~

여기 뚫기가 제일 힘들었던거 같아요. 드릴로 뚫고 네모를 만들기위해 제가 잘쓰는 미니 그라인더로 갈아냈습니다 ㅋ

USB(암단자)가 조금 튀어 나와야합니다. USB단자는 알리에서 10개씩 들어있는거 구입했었습니다.

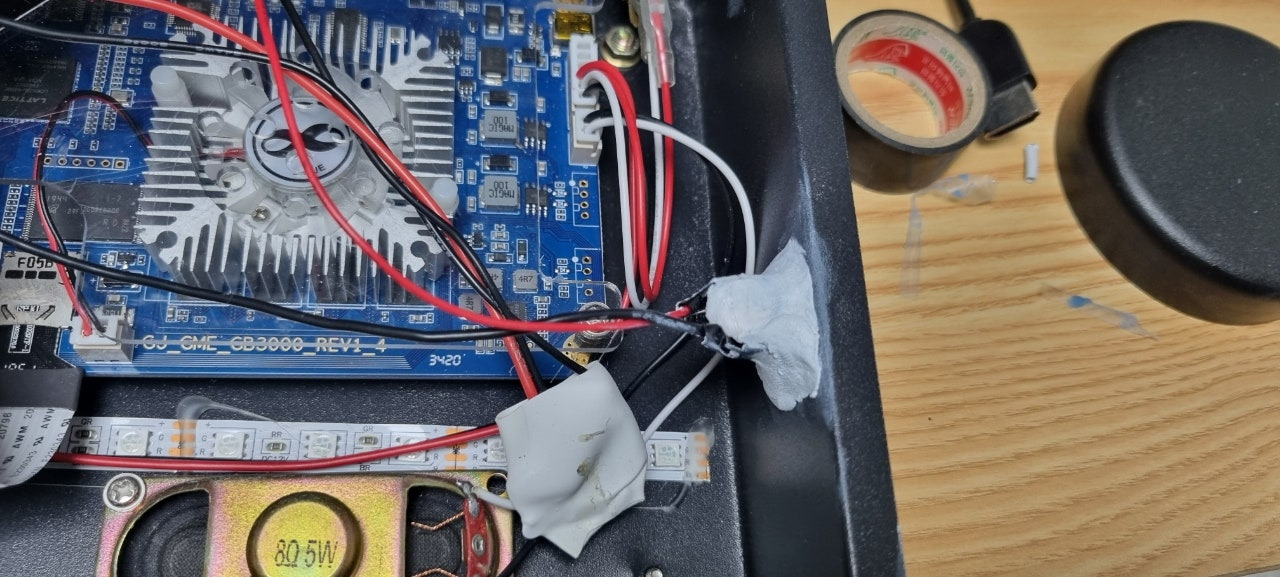

고정은 초강력 퍼티로 발라줬습니다 실리콘은 아무래도 자주 연결했다 뺏다 하면 움직여서 내구성을 위해 발랐답니다.

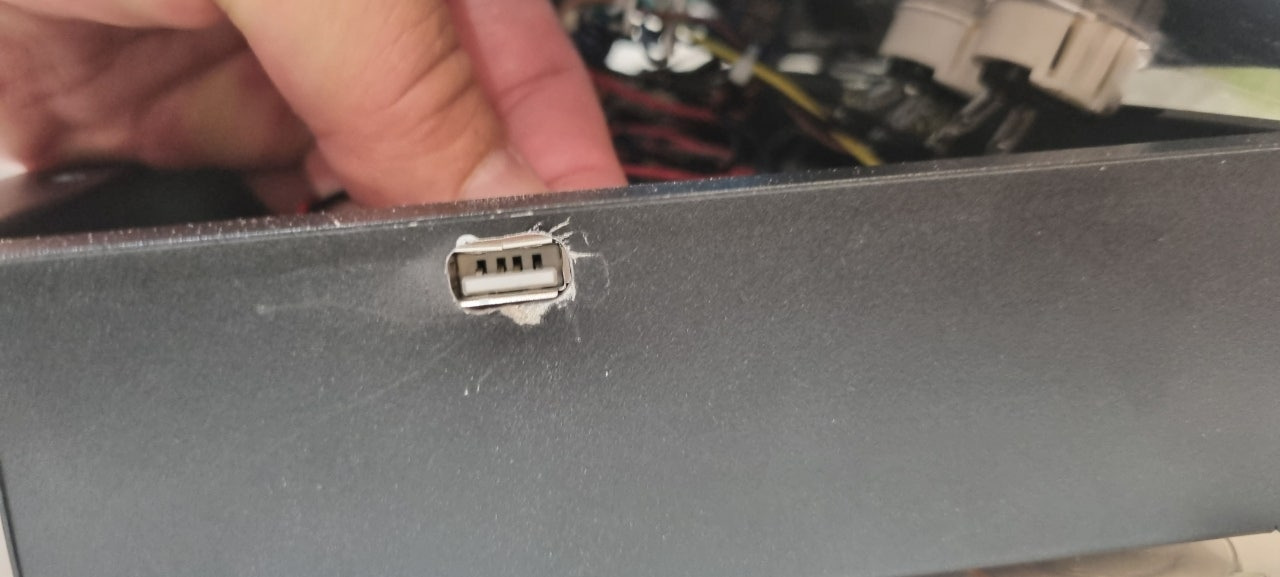

이정도 튀어 나와있어야 애드온이 가능해요 ㅎㅎ

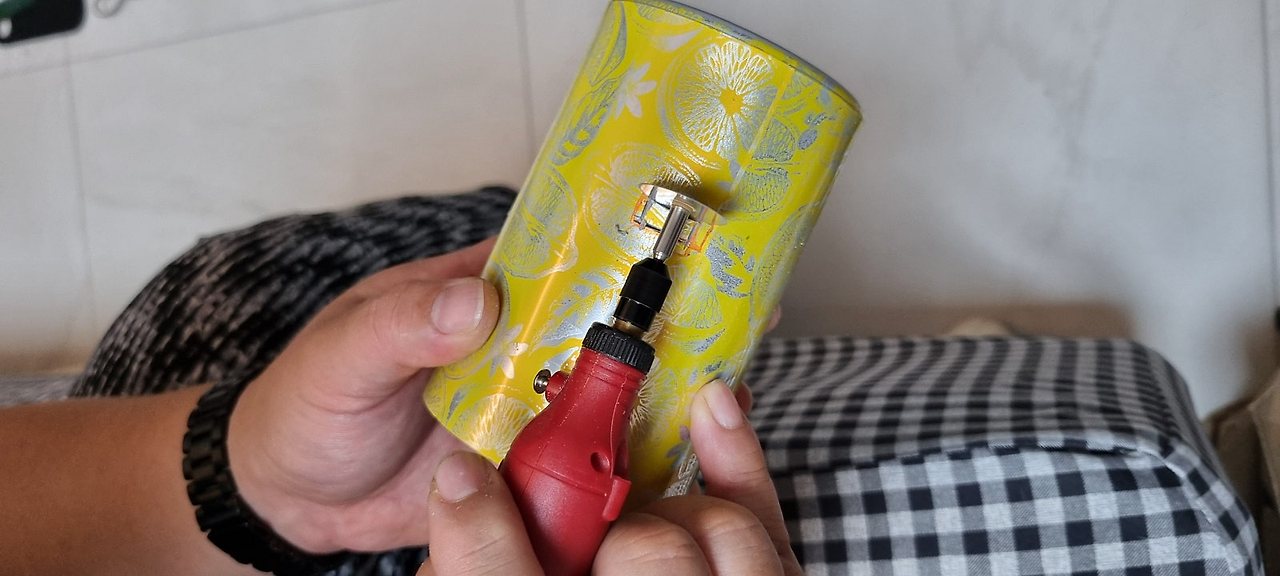

이제 저금통에 USB(숫단자)를 장착해야죠~ 그라인더로 구멍을 뚫어줍니다. 내가 쓸거니 이쁘게 안되도 됩니다 ㅋㅋ

USB케이블은 굴러다니는거 아무거나 잘라서 사용했습니다~

구멍에 잘 맞는지 확인하고 퍼티로 고정~

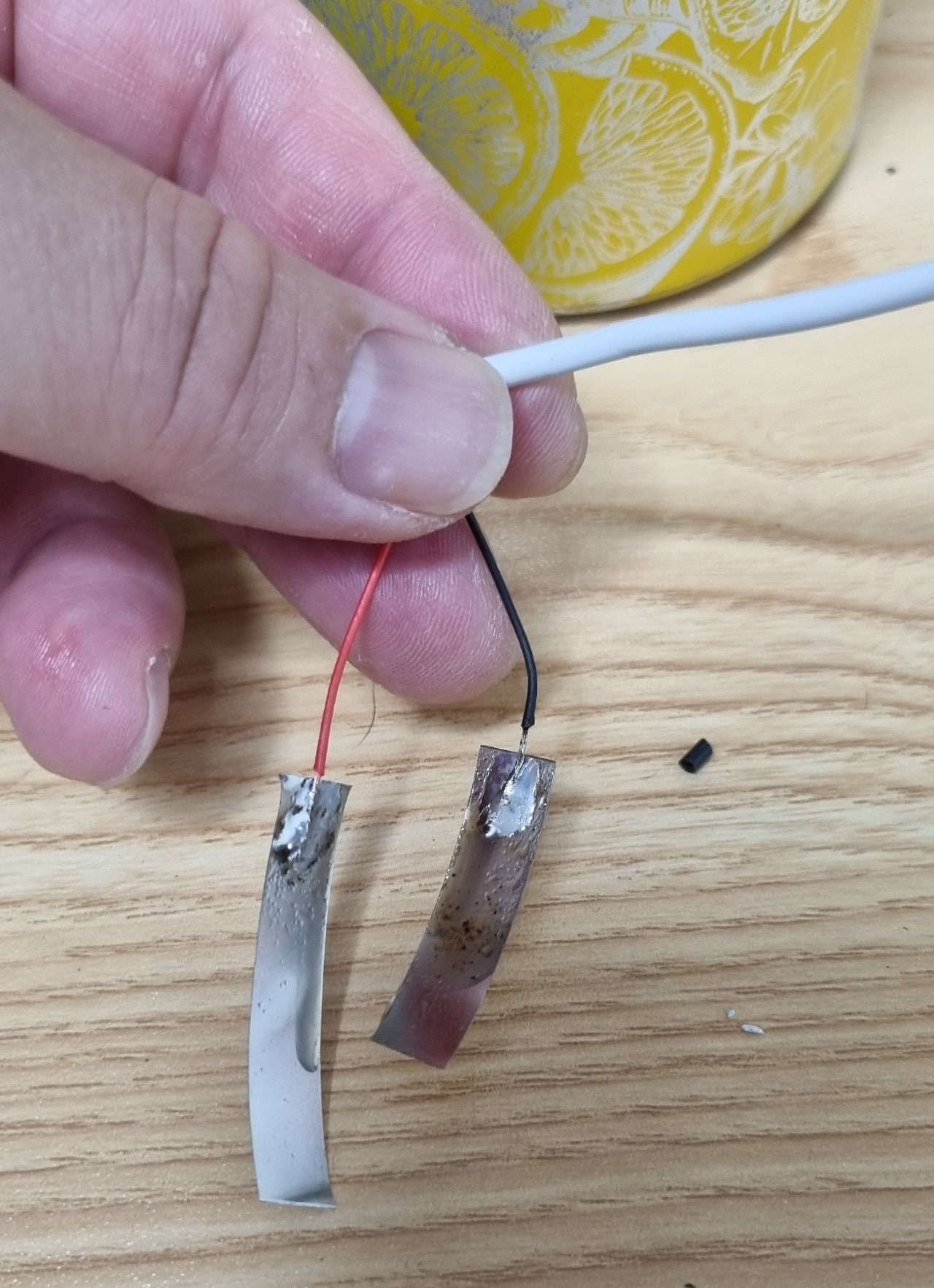

동전을 인식할 단자 납땜 이거는 니켈인데 전에 휴대용 스팟기 살때 같이 들어있었던거를 조금 잘랐습니다 배터리는 무서우니 스팟기 한두번 써보고 봉인 ㅎㅎ

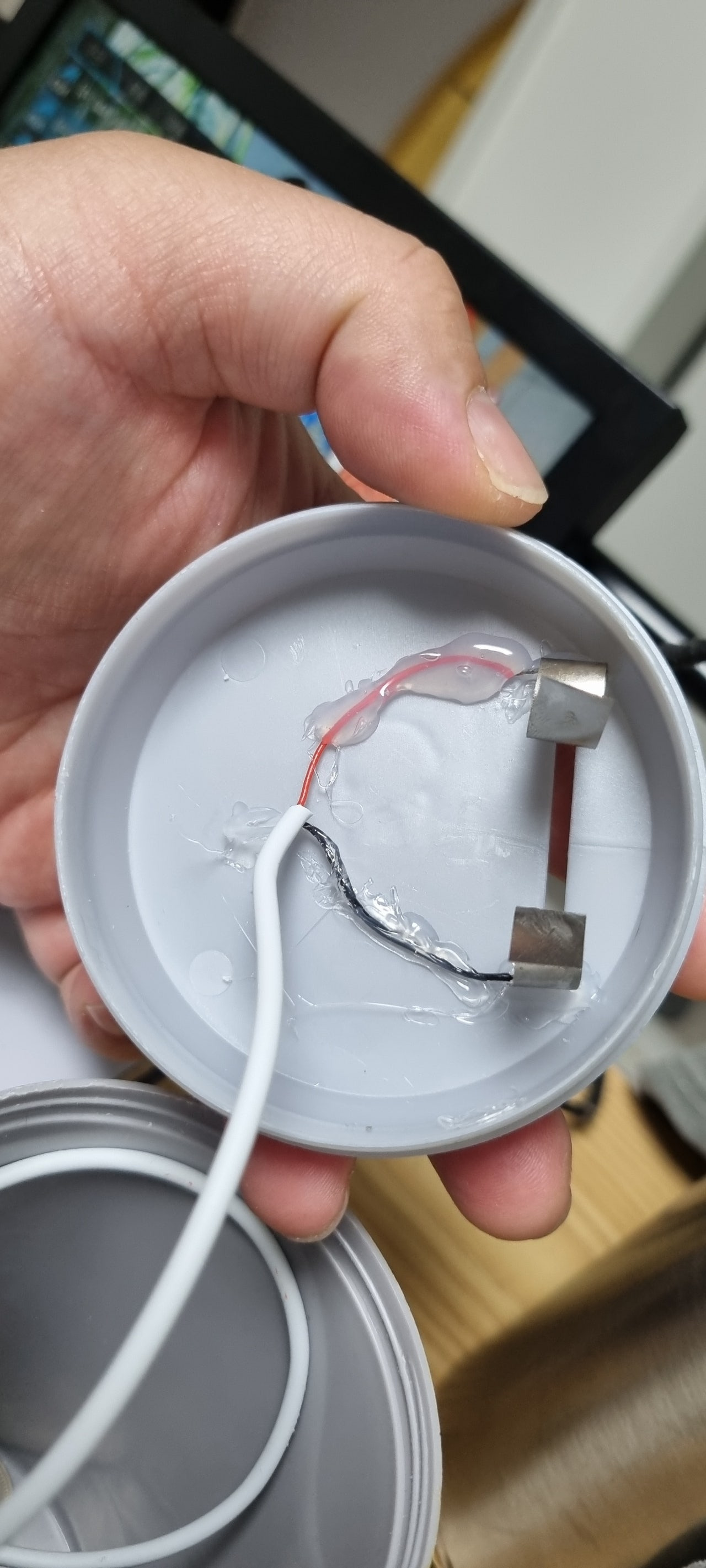

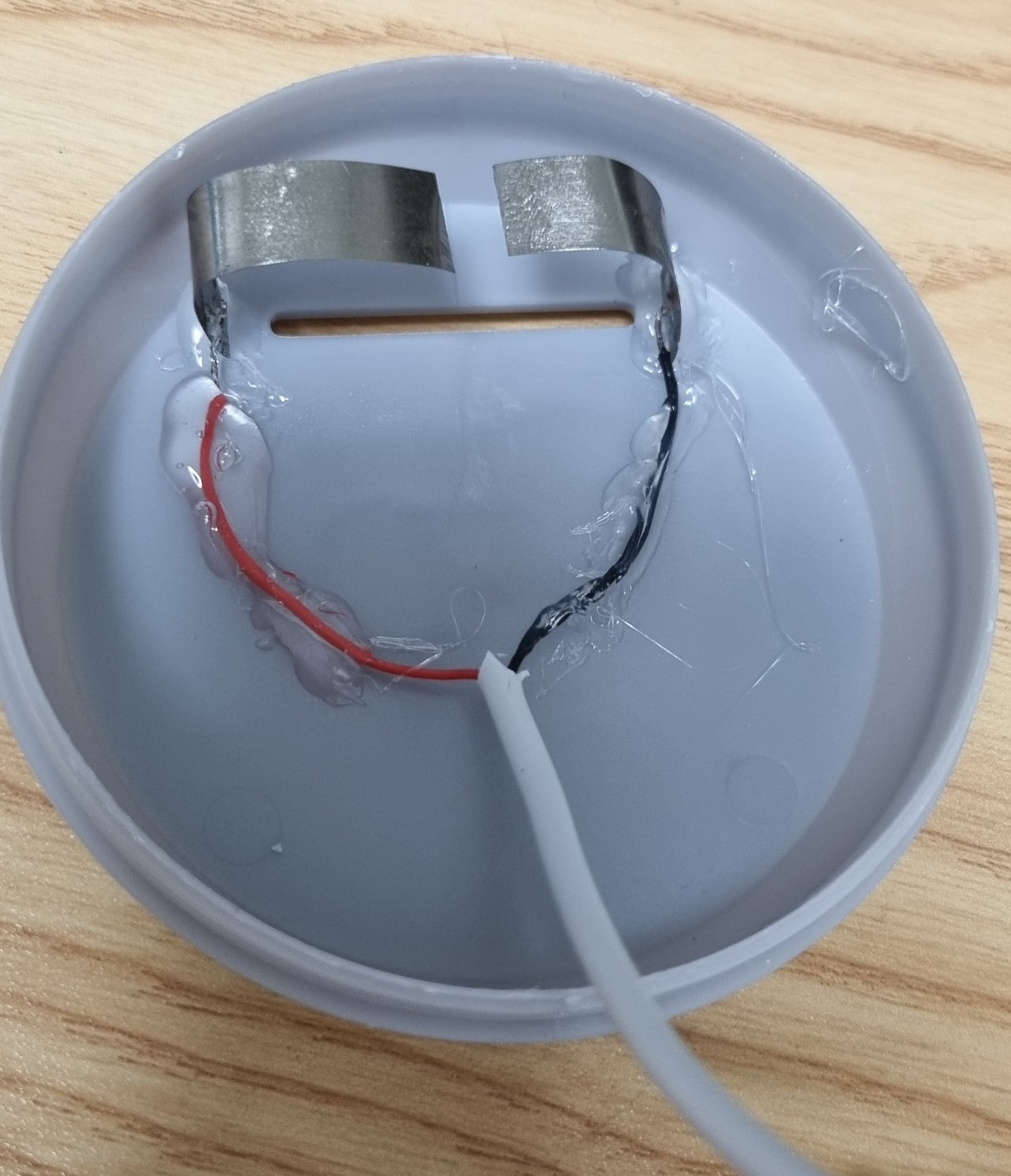

처음에는 왼쪽 사진처럼 만들었었는데 동전이 안내려가는 불상사(?)가 생겨서 ㅋㅋ 오른쪽 사진처럼 변경~~!

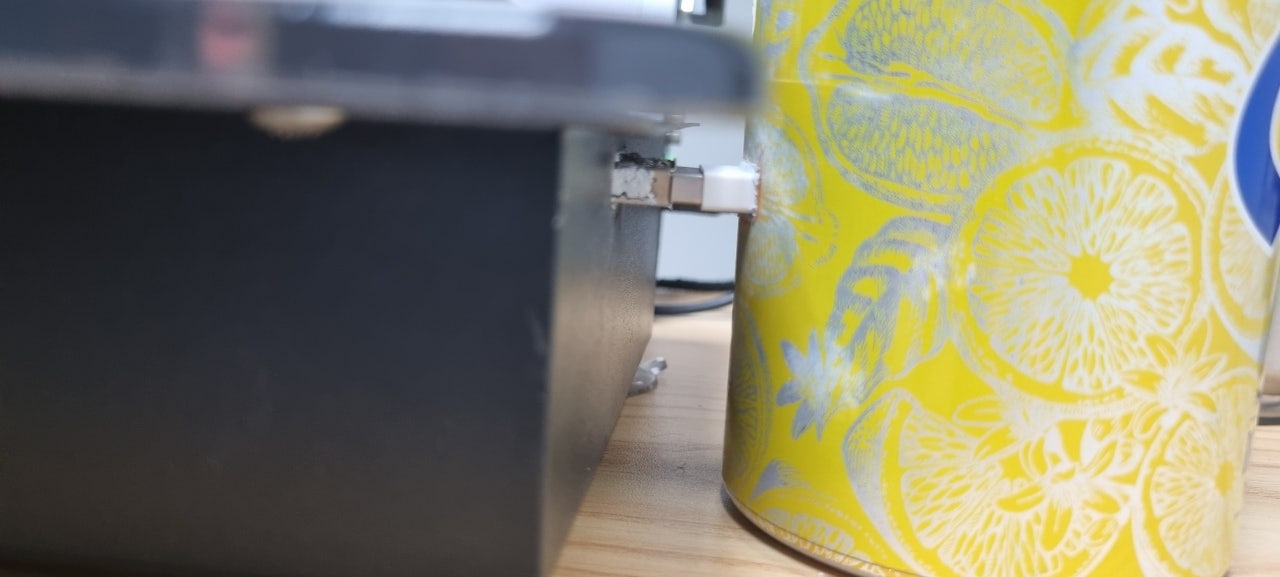

잘되는군요 게임할맛이 좀 더 생겼습니다 케케.
