[레트로]A12 고속충전 모듈 장착 성공, 월광보합 LED 바 설치하기

LED 바 달기는 제가 카페에 글을 올렸었기에 링크로 대신할게요.
cafe.naver.com/blackiscfr/46393

LED바가 도착했습니다.  Led위치수정

A12 배터리 장착한 것도 링크로 대신하겠습니다.

2020/09/07 - [레트로 게임] - POWKIDDY A12 배터리 교체하기~

POWKIDDY A12 밧데리 교체하기~

고속 충전 모듈과 같이 작업하는 게 제일 좋은데 안 하려다가 배터리 교환 후에 충전시간이 너무 오래 걸려 작업하기로 결정하고 시작했답니다. 조언받은 카페는 무적풍 화륜 카페 A12게시판이고요. 에드먼트님의 글을 보고 작업을 했답니다. 링크를 걸어드릴게요. 더 자세한 건 에드먼트님 글을 보시길 바랍니다.
cafe.naver.com/moopung/38412

A12 분해/조립 쉽게 하기 (내용수정) + 안전한 배터리 개조하기 + 충전속도 개조하기 V2.0

저는 버튼 LED는 적용안하고 고속 충전 모듈만 적용했답니다.

이게 고속 충전 모듈입니다. 1500원이고 아주 작답니다. 저도 사진으로만 봐서 크기를 가늠 못했는데 배송 와보니 엄청 작더군요..

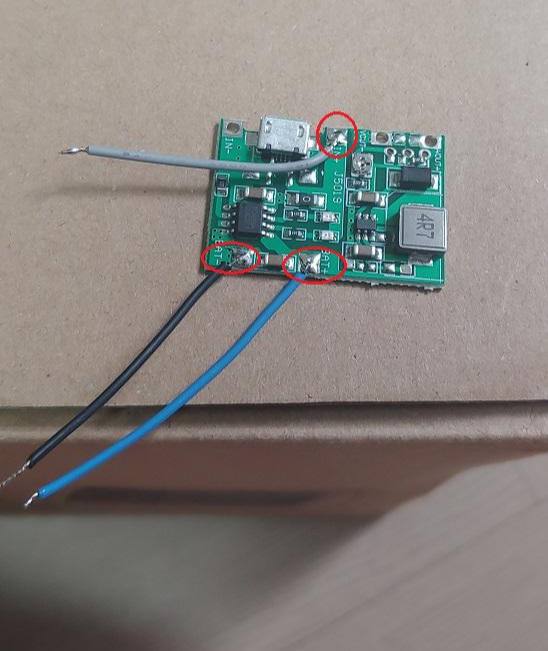

작업 포인트에 선을 납땜하여 연결합니다.

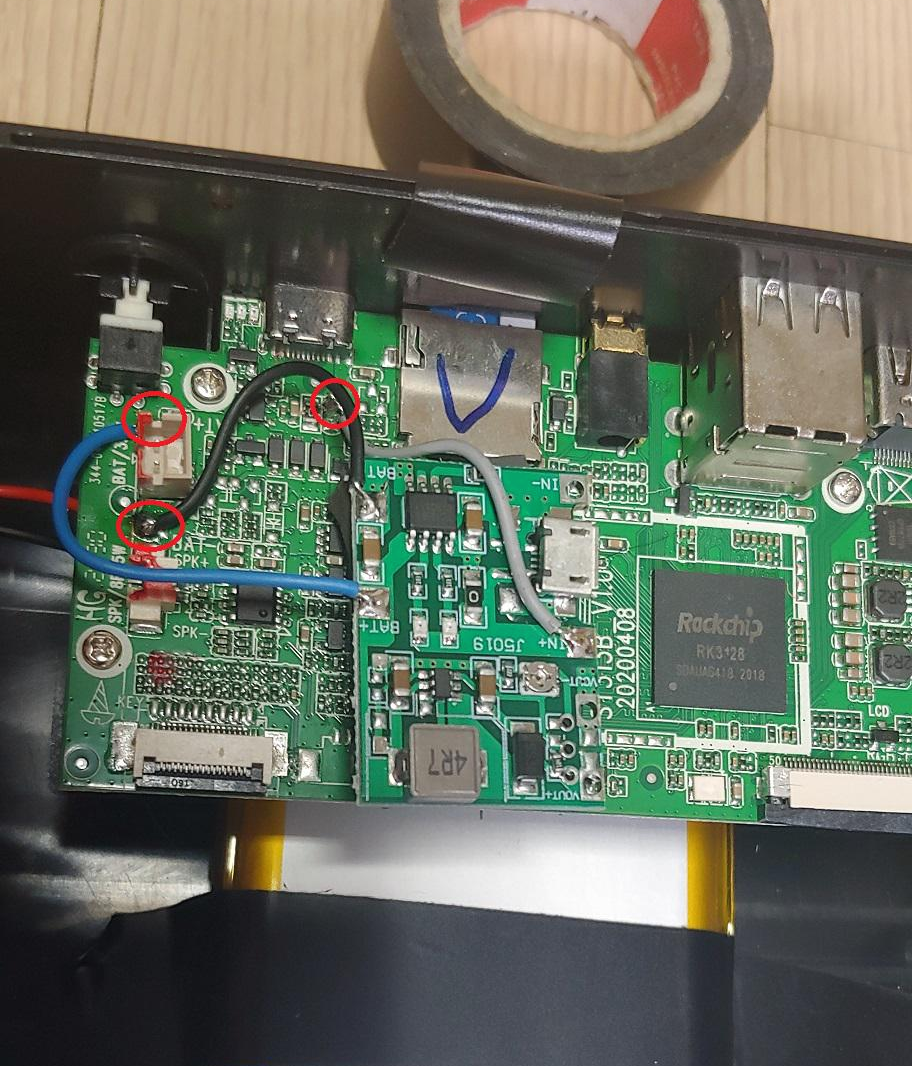

마킹한 곳에 작업한 선을 납땜하여 연결합니다. 그러면 끝이랍니다. 충전 모듈 바닥에는 저는 완충고무를 넣어 바닥에 메인보드와 쇼트가 안되게 해 놨답니다. 이점은 꼭 유의하셔야 합니다. 보드와 보드와 맞닿으면 고장이 나니 꼭 사이에 고무 같은 것을 이용해 쇼트 방지하셔야 합니다.
이걸 장착하고 나니 고속충전아답터를 사용할 수 있어 너무 좋네요. 충전시간이 배는 단축된답니다.

상단 코인버튼과 스타트버튼바꿨어요~

이왕 A12를 분해한 김에 월광에서 24미리 버튼 나온 검은색으로 A12에 옮겼답니다.
버튼 바꾸는 방법은 다들 아시겠지만 그래도 혹시 모르니 사진 첨부할게요.

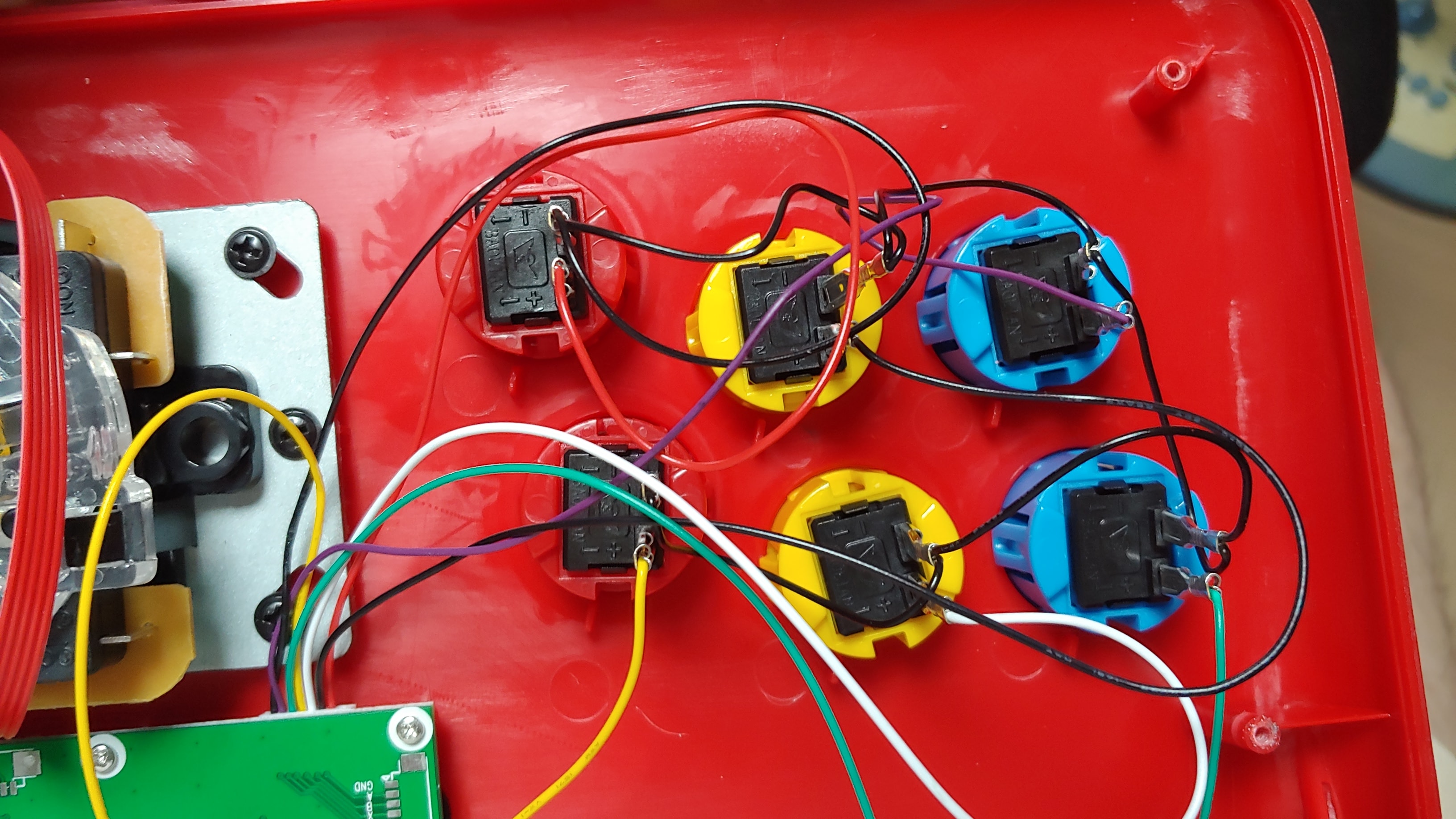

보드에서 케이블 2개와 스피커케이블 1개를 분리하고 편하게 작업하시는 게 좋습니다.

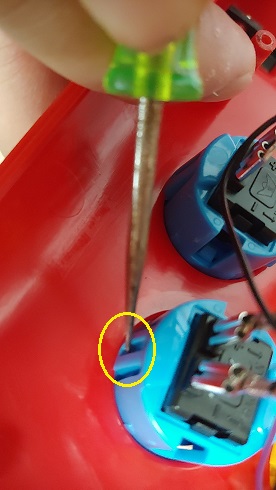

버튼 옆 양쪽에 락을 눌러서 밀어내시면 분리가 바로됩니다.

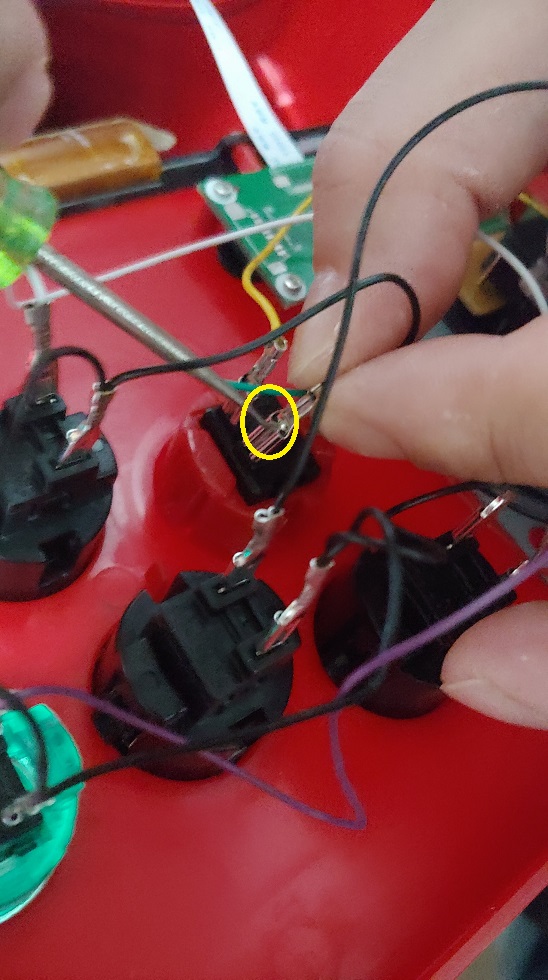

접점 부위는 송곳니나 일자 드라이버를 이용하여 표시한 부분을 누르면서 위로 잡아당기시면 분리가 됩니다.

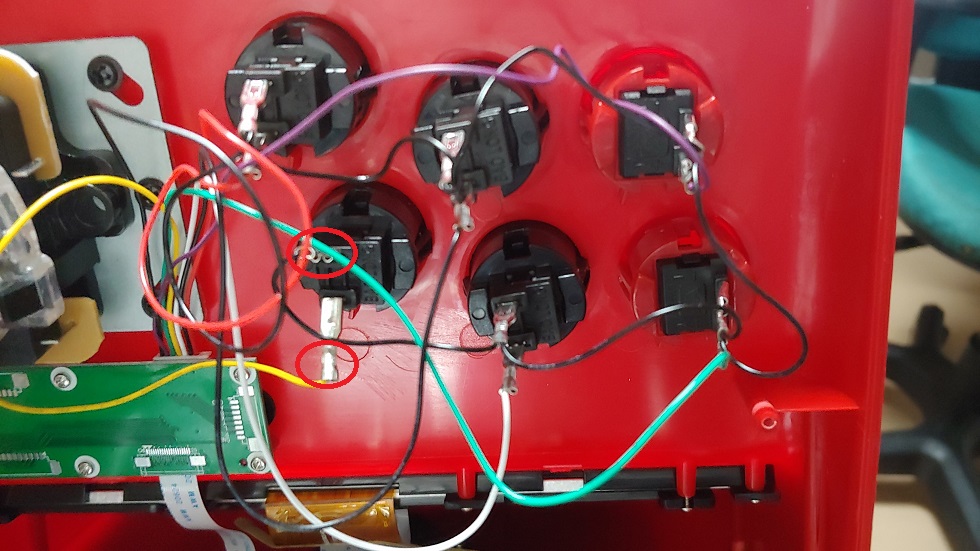

저는 바닥에 밧데리가 누워있어서 그런지 Y버튼이 안 눌려지더군요. 그래서 접점을 V자로 조금 벌려서 조립했답니다.

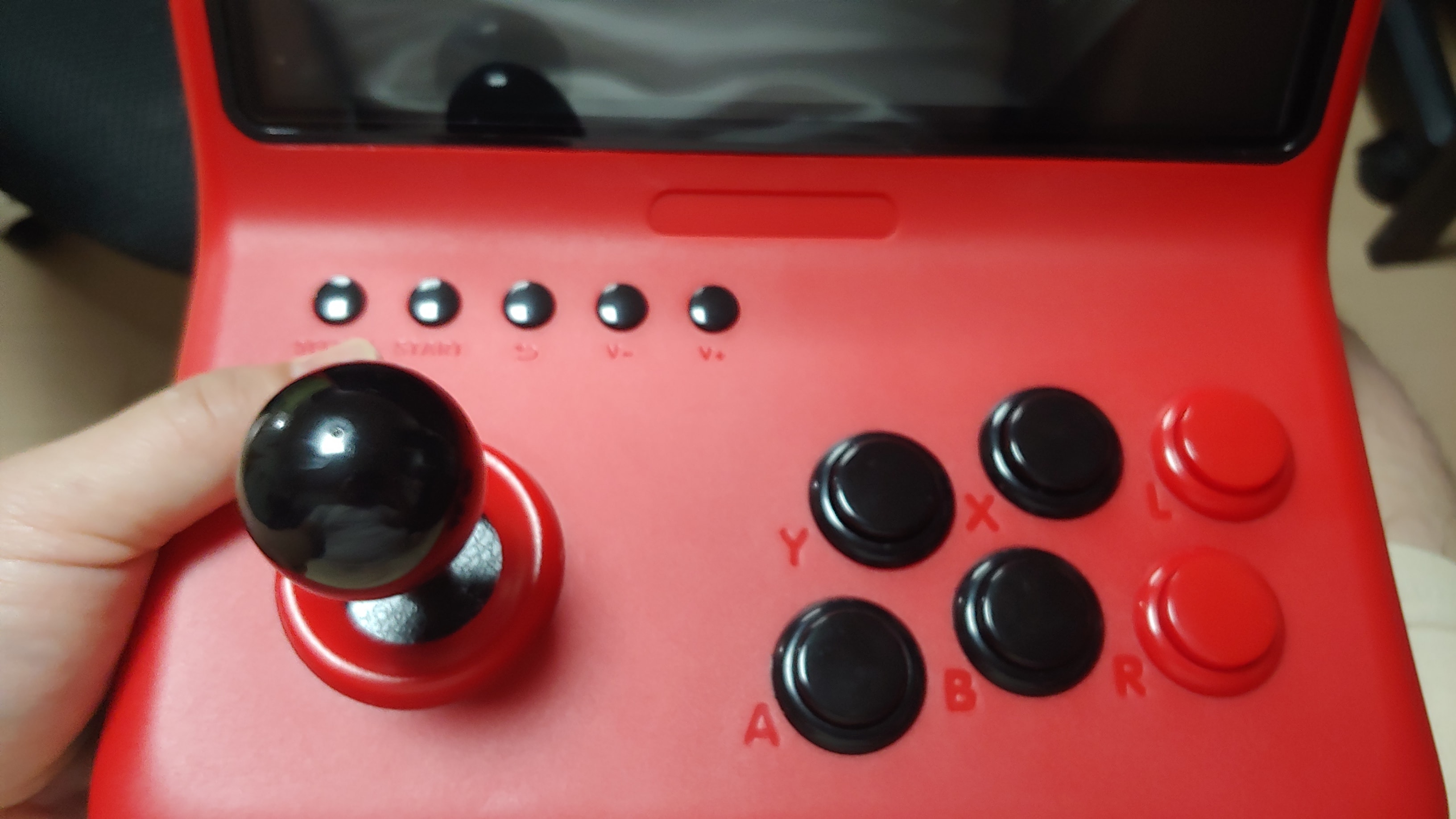

월광에서 빼온 사탕볼과 버튼 2개가 부족하네요. 다른 색보다는 바탕과 같게 하려고 빨간색을 그냥 넣었습니다. 클리어 버튼으로 바꾸려다가 그냥 검은색으로 한번 해보고 싶어서 바꿨는데 생각보다 괜찮네요. 남은 2개만 어디서 생기면 바꿔야겠네요. ㅎㅎ
